🎯 Grounding Evaluation Hub
교수님이 보신 "이상한 에피소드 · 오예측"을 grounding 관점에서 해부한다.
측면·OOD에서 base PaliGemma2가 바구니를 안정적으로 잡는다면 → 오예측은 grounding이 아닌 action head 문제다.
→ §G에서 Action Head · Window 크기 Ablation 전체 결과 확인 가능 (CH34/CH35 연동)
0 무엇을 어떻게 측정했나 (목표 · 데이터 · 지표)
🎯 grounding 목표(goal) — 모델에 넣은 프롬프트
모든 모델에 동일한 목표를 줬다: "gray basket" (회색 바구니) 한 객체.
- PaliGemma 계열(base PG2 · exp57 · exp58 · exp59 · exp64):
"<image>detect gray basket" - Kosmos 계열(pure Kosmos · exp56):
"<grounding><phrase> gray basket</phrase>"(Kosmos 전용 grounding 문법)
<loc> 좌표 또는 Kosmos patch 좌표)를 출력한다. 학습/튜닝 없이 프롬프트만으로 위치를 묻는 zero-shot grounding.
📂 평가 데이터
표준 49프레임: V5 basket 에피소드를 위치(좌/중/우) × 거리(원/중/근) 9개 시점 버킷으로 나눠 균등 샘플.
측면 4경로: 좌좌·우우·좌우·우좌 경로, 경로당 4ep × 6프레임(시간순).
OOD 11장: 학습에 없던 의자 이미지(오탐 검증).
측면 4경로: 좌좌·우우·좌우·우좌 경로, 경로당 4ep × 6프레임(시간순).
OOD 11장: 학습에 없던 의자 이미지(오탐 검증).
📐 지표 & 정답 기준
hit: BBox를 내놓았나.
cx_MAE: 박스 중심 x가 정답과 얼마나 가까운가. 정답 = HSV 색분할로 검출한 회색 바구니 중심(근사 GT).
full-frame: 박스 면적>0.9 비율(화면 거의 다 덮음 = 위치정보 무력).
OOD 오탐: 바구니 없는 의자에 박스 친 비율.
cx_MAE: 박스 중심 x가 정답과 얼마나 가까운가. 정답 = HSV 색분할로 검출한 회색 바구니 중심(근사 GT).
full-frame: 박스 면적>0.9 비율(화면 거의 다 덮음 = 위치정보 무력).
OOD 오탐: 바구니 없는 의자에 박스 친 비율.
⚠️ cx_MAE의 정답(HSV 중심)은 색분할 기반 근사값이라 그 자체로 ±오차가 있다 — 모델 간 상대 비교용으로 해석.
A 핵심 결론
✅ base PG2 — grounding 견고
측면 4경로 주행구간(f3+) 추적 100% · full-frame 0%. miss는 출발 첫 프레임뿐. 좌좌/우우/좌우/우좌 전 시점에서 바구니를 끝까지 추적. grounding은 문제가 아니다.
⚠️ LoRA들 — 붕괴/불안정
exp64(vision) full-frame 92%, exp58 OOD 오탐 27%, exp56(Kosmos) generate 사망. LoRA가 base를 못 이긴다.
→ 오예측 = grounding이 아니라 action head 문제. decomposition의 BBox grounding은 base PG2를 그대로 쓰고, 개선 노력은 action 쪽(의자 데이터 재수집 + Stage2 재학습)에 집중한다.
🔍 교수님 "객체 인식 못함"의 정체 = exp59의 간헐적 full-frame 붕괴
실주행에 쓰인 exp59는 표준 프레임(full-frame 6%)에선 멀쩡해 보이지만, 실환경 변동에서 무너진다:
free 극단 시나리오에서 로봇거리 22% · 저조도 17% · 대각선 14% full-frame, 증강 회전 8~16% · 가림 8% full-frame.
그 순간 action head는 "바구니=화면 전체" 신호를 받아 조향이 붕괴 → 교수님이 본 오예측. base PG2는 같은 조건에서 full-frame 0~2% — 모델을 base로 바꾸면 간헐 붕괴가 사라진다.
B 모델 비교 매트릭스 — 표준 49프레임 + 의자 11장
| 모델 | 백본 / LoRA | hit | cx_MAE | full-frame | OOD 오탐 | 판정 |
|---|---|---|---|---|---|---|
| base PG2 | PaliGemma2 / 없음 | 98% | 0.126 | 0% | 9% | ✅ 최균형 |
| pure Kosmos-2 | Kosmos-2 / 없음 | 100% | 0.123 | 0% | 100% | 바구니↑·OOD구분 제로 |
| exp57 | PaliGemma1 / LM | 84% | 0.115 | 0% | 9% | hit↓·cx정밀 |
| exp58 | PaliGemma2 / LM | 100% | 0.191 | 57% | 27% | 부분붕괴+OOD최악 |
| exp59 | PaliGemma2 / LM hard-neg | 98% | 0.129 | 6% | 0% | OOD억제 최고 |
| exp64 | PaliGemma2 / vision | 94% | 0.150 | 92% | 9% | full-frame 붕괴 |
| exp56 | Kosmos-2 / LM | 0% | — | — | — | LoRA가 Kosmos grounding 파괴 |
cx_MAE = 중심 오차(낮을수록 정확) · full-frame = area>0.9 박스 비율(높을수록 붕괴) · OOD 오탐 = 의자에 basket 박스 친 비율.
C 측면 경로 에피소드 갤러리 — base PG2, 교수님 오예측 대응
📌 base PG2 miss의 정체: 측면 경로의 base miss는 정확히 f0(출발 첫 프레임, 바구니 화면 밖)뿐. 주행 시작(f3) 후 hit 100%. → 실제 주행 구간 추적률 전 경로 100%, full-frame 0%.
| 모델 | left_left | right_right | left_right | right_left | 판정 |
|---|---|---|---|---|---|
| base PG2 | 100/0 | 83/0 | 100/0 | 83/0 | ✅ 깔끔(miss=f0만) |
| pure Kosmos | 100/0 | 100/0 | 100/0 | 100/0 | 측면 hit 최고(단 OOD 100%) |
| exp57(PG1) | 100/0 | 61/0 | 94/0 | 78/0 | 측면 검출률 하락 |
| exp58 | 100/61 | 100/56 | 100/78 | 100/39 | 부분 full-frame 붕괴 |
| exp59 | 100/6 | 83/6 | 100/6 | 83/11 | 비교적 깔끔 |
| exp64 | 100/100 | 100/100 | 100/100 | 94/94 | 측면도 full-frame 전면붕괴 |
| exp56(Kosmos) | 0/0 | 0/0 | 0/0 | 0/0 | LoRA가 Kosmos 파괴 |
셀 = hit / full-frame (%). 셀 클릭 아닌 아래 선택기로 그리드 확인.
모델 선택
base PG2
pure Kosmos
exp57
exp58
exp59
exp64
exp56
경로 선택
left_left
right_right
left_right
right_left

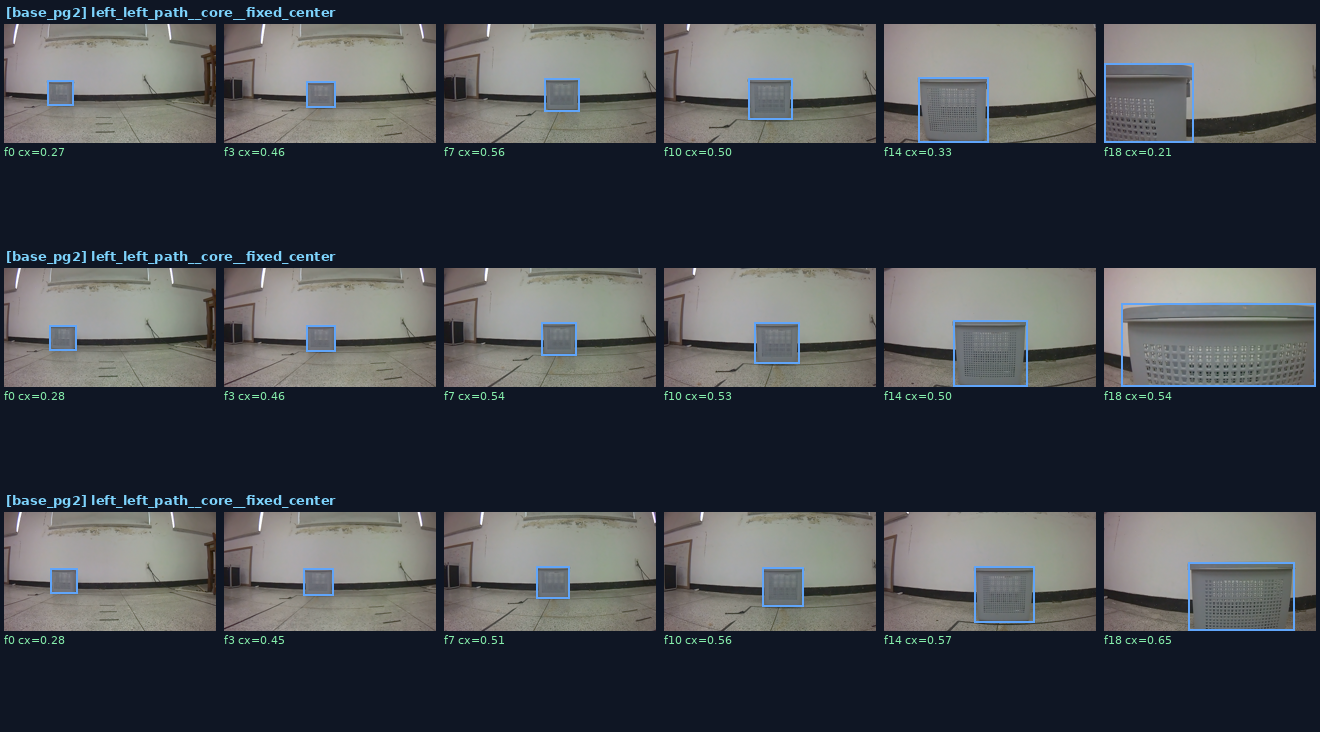

행=에피소드, 열=시간순 프레임. 파랑=정상·빨강=full-frame, 라벨 cx로 위치 추적. 같은 측면 프레임에 7모델을 비교 — exp64/exp58은 빨강(full-frame)이, base/exp59는 파랑(타이트)이 지배적.
C2 극단·다양성 시나리오 (free 데이터, base PG2) — "데이터가 적은가?" 보강

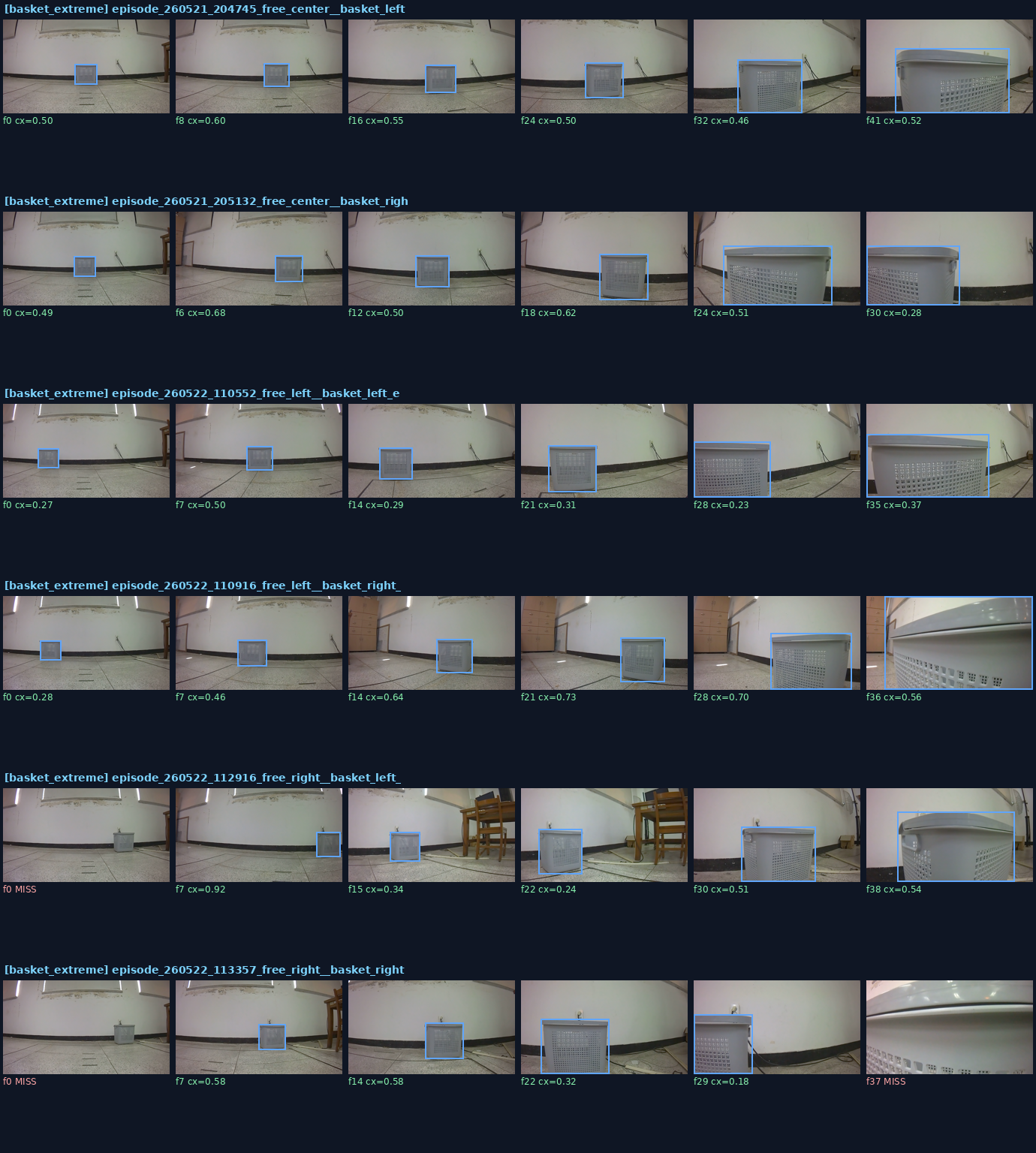

경로 데이터 외에 free_* 21개 에피소드(바구니 극단위치·로봇 원/근거리·대각선·저조도)를 추가 grounding. 4모델 비교(붕괴/사망 모델 exp58·exp64·exp56 제외).
| 모델 | basket극단 | 로봇거리 | 대각선 | 저조도 | 판정 |
|---|---|---|---|---|---|
| base PG2 | 92/0 | 94/0 | 95/2 | 100/0 | ✅ 전부 깔끔 |
| pure Kosmos | 100/0 | 100/0 | 100/0 | 100/0 | 견고(단 OOD 100%) |
| exp57(PG1) | 86/3 | 86/0 | 88/2 | 92/0 | hit 낮음, full 소량 |
| exp59 | 92/8 | 92/22 | 95/14 | 100/17 | 극단조건 full-frame 붕괴 |
셀=hit/full-frame(%). exp59가 로봇거리 22%·저조도 17% full-frame → 실환경 변동에서 무너진다. base는 0~2%.
basket_extreme

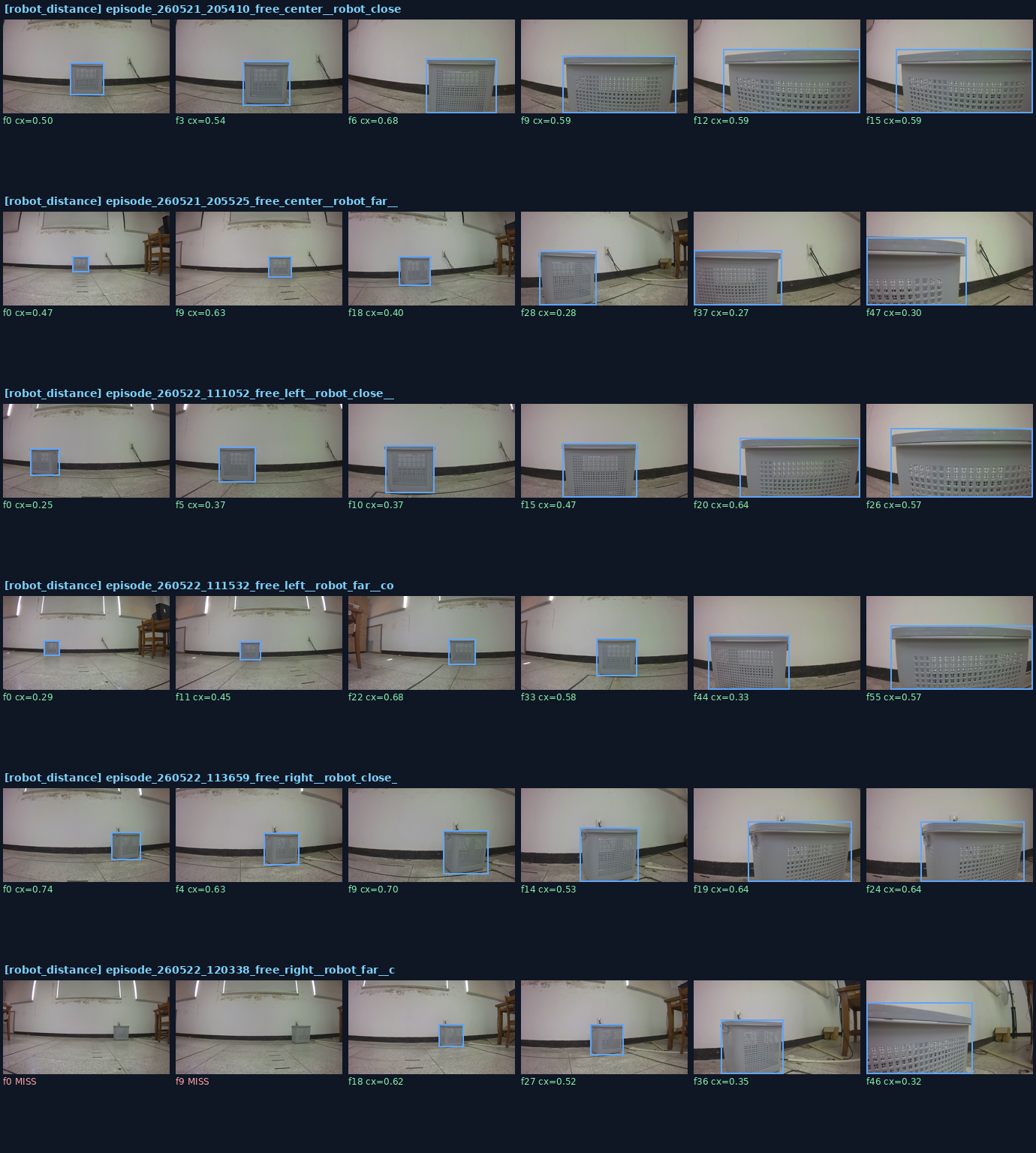

robot_distance

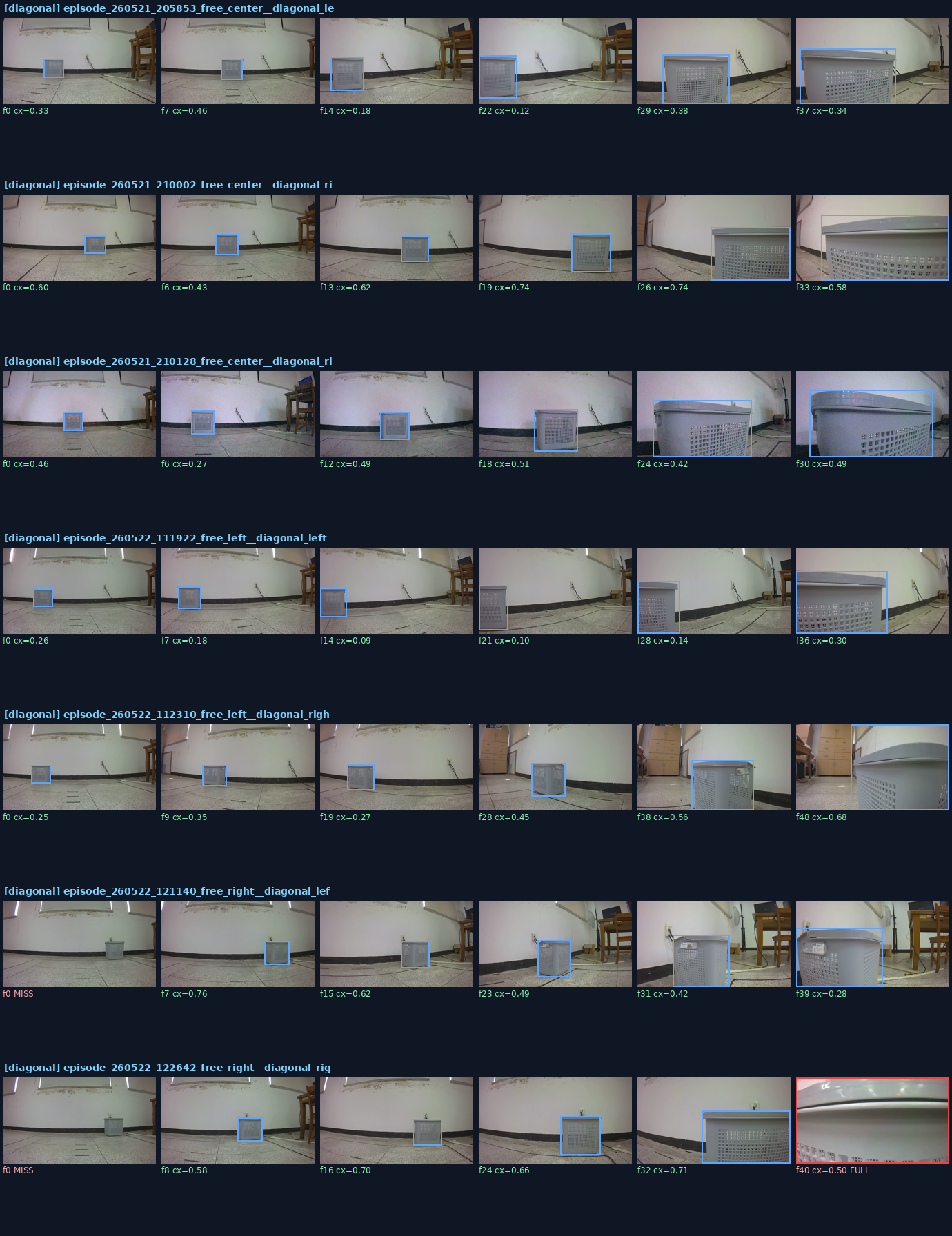

diagonal

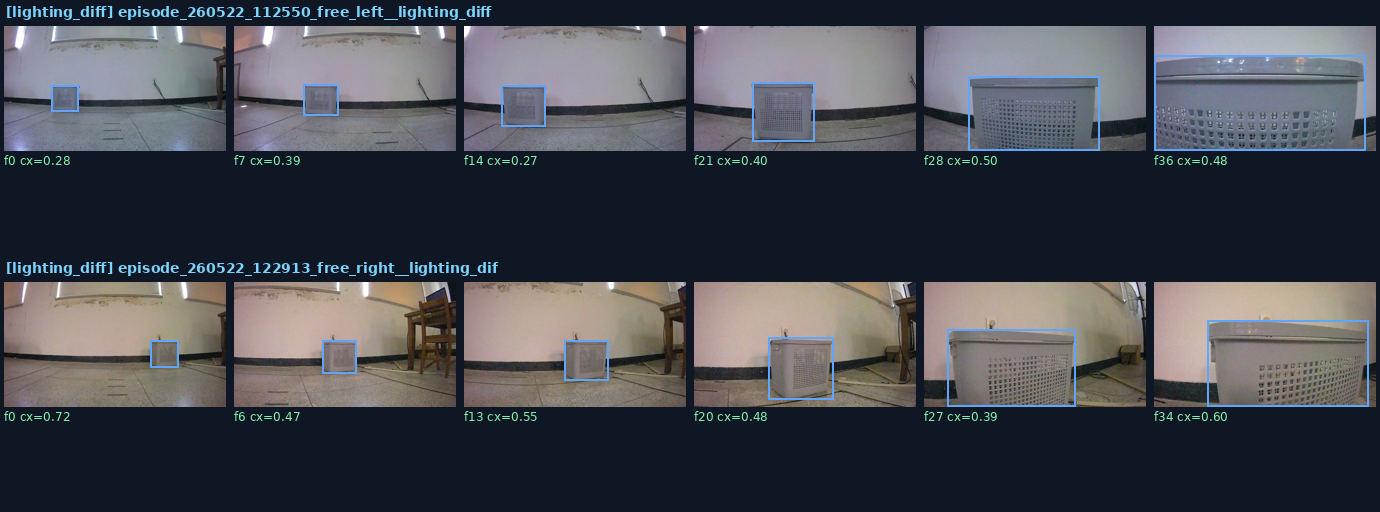

lighting_diff
base PG2가 극단위치·원근·대각선·저조도 전부 92~100% hit / full-frame ~0%. → 데이터 다양성 측면에서도 base grounding 견고. 측면4경로 + free21 = 추가 표본으로 결론 보강.
C3 OOD 오탐 — 지금 중요한가? — 의자에 "detect gray basket"
현 시점 우선순위: 2순위. base PG2 선택의 결정적 근거는 full-frame collapse(타겟 추적 실패)였지 OOD가 아니다.
OOD(미학습 객체 오탐)는 basket→chair 객체 전환 시 비로소 1순위가 된다 — 실제 방의 다른 가구를 타겟으로 오인하면 안 되므로.
지금은 타겟 추적 품질이 먼저고, OOD는 보조 지표로 기록.
base vs exp64 — 의자 11장. 대부분 박스 없음(정상). 둘 다 Eames 가죽의자 1개만 오탐(9%).
OOD 오탐률 요약
base PG2: 9% (의자 구분 양호)
exp64: 9% / exp57: 9% / exp59: 0% (hard-neg 효과)
exp58: 27% / pure Kosmos: 100% (전부 오탐)
exp64: 9% / exp57: 9% / exp59: 0% (hard-neg 효과)
exp58: 27% / pure Kosmos: 100% (전부 오탐)
pure Kosmos는 의자 11장 전부에 바구니 박스 — negative 구분 불가. 측면 hit는 최고였지만 이 약점으로 탈락. exp59의 0%(hard-neg)는 chair 전환 시 참고할 유일한 미덕.
C4 증강(Augmentation) 강건성 — base PG2 — "데이터셋이 적은가?"의 직접 답
실제 에피소드가 한정적이므로, 기존 basket 프레임에 11가지 변형(밝기·대비·블러·노이즈·저해상도·회전±12°·좌우반전·부분가림)을 가해 grounding이 흔들리는지 점검.
변형에 약한 축 = 데이터셋이 보강해야 할 다양성. 원본 검출 성공 12프레임 기준, 중심 이동(cx_drift)으로 안정성 측정.
| 변형 | hit | cx_drift | full-frame | 변형 | hit | cx_drift | full-frame | |
|---|---|---|---|---|---|---|---|---|
| original | 100% | 0.000 | 0% | downscale | 100% | 0.001 | 0% | |
| bright_up | 100% | 0.001 | 0% | rotate +12° | 100% | 0.008 | 0% | |
| bright_down | 100% | 0.001 | 0% | rotate −12° | 100% | 0.009 | 0% | |
| low_contrast | 92% | 0.001 | 0% | hflip(좌우반전) | 100% | 0.002 | 0% | |
| blur | 100% | 0.001 | 0% | occlude(부분가림) | 100% | 0.002 | 0% | |
| noise | 100% | 0.001 | 0% |
| 모델 | 회전±12° | 가림 | 저대비 | 나머지(밝기·블러·노이즈·저해상도·반전) |
|---|---|---|---|---|
| base PG2 | 100/0 | 100/0 | 92/0 | 전부 100/0 |
| pure Kosmos | 100/0 | 100/0 | 100/0 | 전부 100/0 |
| exp57(PG1) | 100/0 | 100/0 | 100/0 | 전부 100/0 |
| exp59 | 100/8~16 | 100/8 | 100/0 | 나머지 100/0 |
셀=hit/full-frame(%). exp59만 회전·가림에서 full-frame 붕괴. base는 저대비에서만 hit 92%(검출 실패), 붕괴는 0.

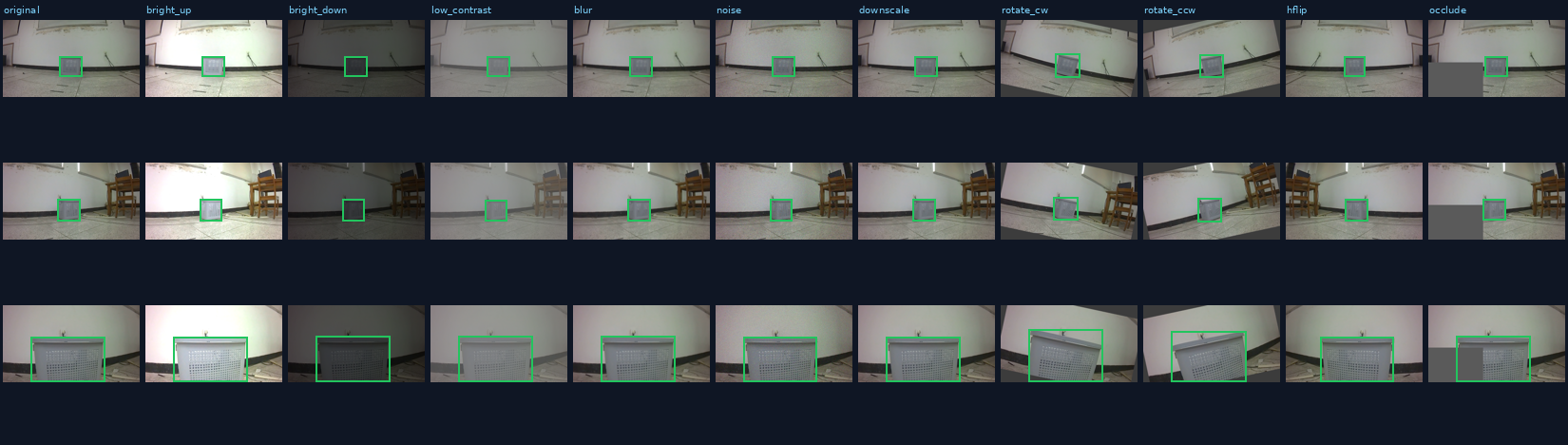

위 그리드 = base PG2. 행=대표 3프레임, 열=11변형. 초록 박스가 모든 변형에서 바구니에 고정. cx_drift ~0.001.
→ 결론: base PG2 grounding은 데이터 부족 문제가 아니다. 좌우반전·회전·저해상도·부분가림·조명 극단 전부 hit 100%·중심 이동 ~0로 견고.
사전학습 지식이 우리 소규모 데이터가 못 덮는 변형까지 일반화한다. 유일한 약점은 저대비(92%) — 저조도/역광 환경이 데이터셋 보강 1순위 후보.
D 모델별 BBox 그리드 — 같은 8프레임, 초록=정상·빨강=full-frame
base PG2
pure Kosmos
exp57(PG1)
exp58
exp59
exp64(vision)
exp56(Kosmos)
타이트한 박스, full-frame 0%, OOD 오탐 9%.
바구니 100% 검출·full-frame 0%로 base급. 단 의자 등 미학습 객체에 100% 오탐 — negative 구분 불가.
PG1 LM-LoRA. 박스 정상, 일부 미검출(hit 84%).

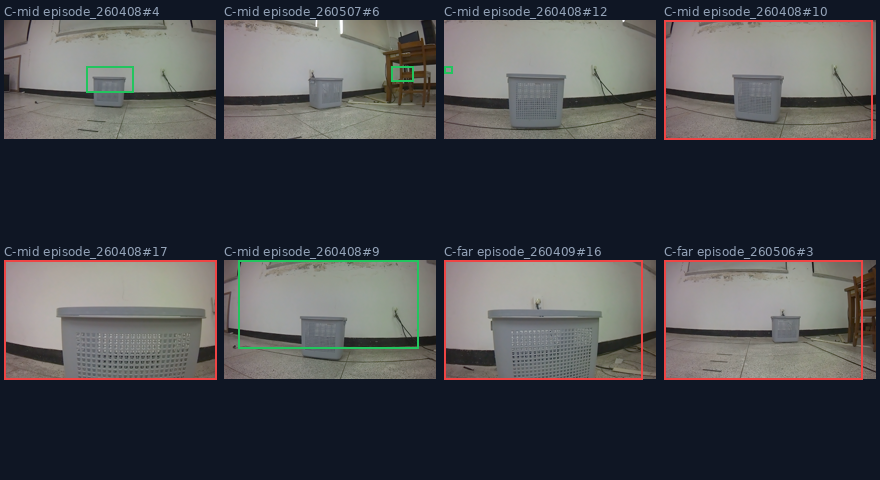

PG2 LM-LoRA. full-frame 57% 부분붕괴.

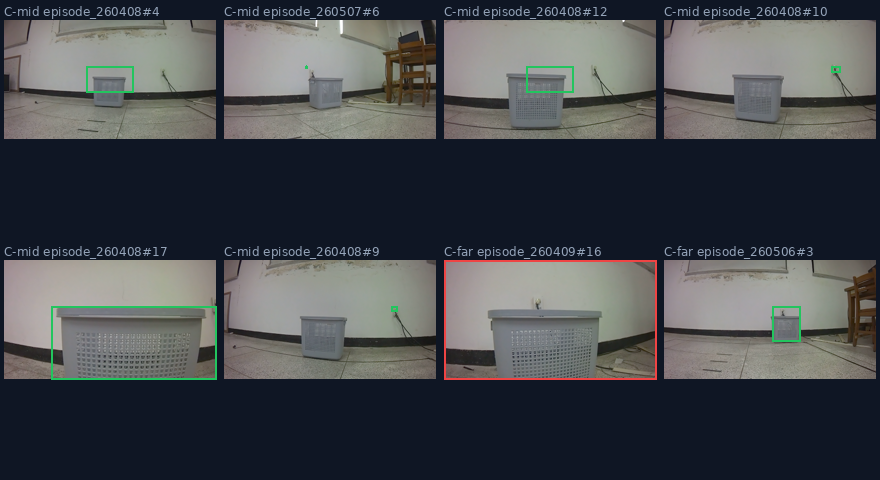

hard-neg. full-frame 6%, OOD 오탐 0%로 가장 깔끔한 LoRA.
vision-LoRA. full-frame 92% 전면붕괴 (CH31/32).

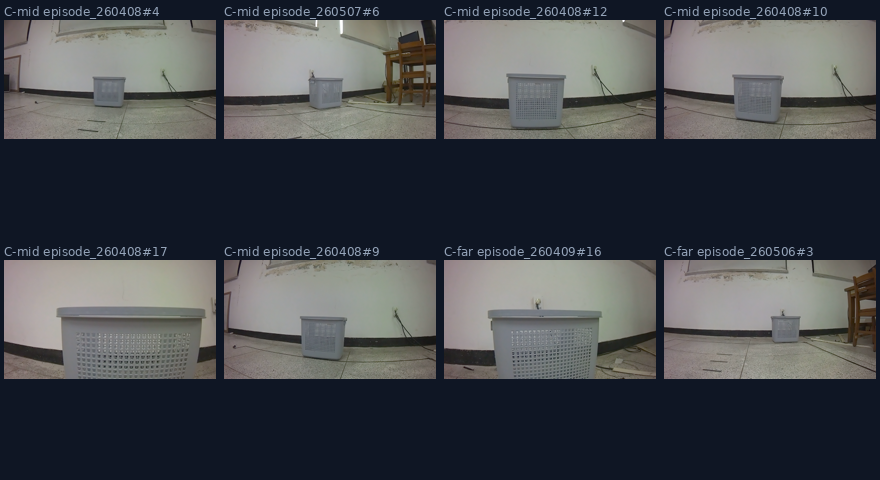

Kosmos generate 사망 — 박스 없음.
E 해석 & 다음 단계
1. 측면·OOD에서 base PG2가 견고(주행구간 추적 100%, full-frame 0%) → 오예측의 원인은 grounding이 아니다. 실주행 궤적 붕괴는 action head(조향)·action chunk·데이터 분포 쪽 문제로 좁혀진다. 유일한 grounding 약점은 출발 첫 프레임(바구니 화면 밖)인데, 이는 STOP/대기 로직으로 처리할 영역이지 grounding 모델 교체로 풀 문제가 아니다.
2. 7개 모델 중 base PG2를 종합적으로 이긴 것은 없다. pure Kosmos는 바구니 검출은 100%지만 의자에 100% 오탐(negative 구분 불가), vision-LoRA(exp64)·exp58은 full-frame 붕괴, exp56은 LoRA가 Kosmos를 파괴. exp59만 OOD 억제(0%)라는 부분 미덕이나 cx 안정성은 더 나쁨.
2-1. LoRA의 보편적 위험: Kosmos LoRA(exp56)·PG2 vision LoRA(exp64)·PG2 LM LoRA(exp58) 모두 grounding을 악화시켰다. 소규모 데이터 LoRA가 사전학습된 grounding 표현을 망가뜨린다는 일관된 신호.
3. 데이터 부족 문제 아님: 11가지 증강(회전·반전·블러·저해상도·가림·조명)에 base PG2가 hit 100%·중심이동 ~0으로 견고. 사전학습 지식이 소규모 데이터의 빈틈을 메운다. 유일 약점 = 저대비(92%) → 저조도 데이터가 보강 1순위.
4. 결론: grounding = base PG2 고정. 다음 작업은 의자 객체 데이터 재수집 + Stage2 action 재학습으로 오예측(action)을 직접 공략.
평가 스크립트:
scripts/eval_grounding_hub.py · scripts/grounding_sideangle_episodes.py · 데이터: docs/v5/grounding_hub/hub_results.jsonF 파이프라인 Ablation — CL 성능과 Grounding 품질의 관계
질문: cx 소스(grounding 모델)를 바꾸면 closed-loop(CL) 성능이 달라지는가? 파이프라인(L2-norm + bbox 증강)이 실제 성능 결정 요소인가?
exp65b(대조군, 단순 MLP)와 exp66·exp67(동일 파이프라인, cx 소스만 변경)을 비교해 파이프라인과 grounding 품질의 기여를 분리한다.
exp65b(대조군, 단순 MLP)와 exp66·exp67(동일 파이프라인, cx 소스만 변경)을 비교해 파이프라인과 grounding 품질의 기여를 분리한다.
| 실험 | cx 소스 | 파이프라인 | val_acc | CL 성공률 | 평균 FPE |
|---|---|---|---|---|---|
| exp54 (참고) | HSV | L2-norm + bbox 증강 | 92.6% | 96.6% | 0.09m |
| exp65b (대조) | base PG2 | 단순 MLP | 90.2% | 10.3% | — |
| exp66 ✅ | base PG2 | L2-norm + bbox 증강 | 93.5% | 96.6% | 0.10m |
| exp67 ✅ | exp59 LoRA | L2-norm + bbox 증강 | 94.5% | 96.6% | 0.11m |
CL = closed-loop 성공률 · FPE = Final Position Error (낮을수록 정확) · exp65b는 동일 cx 소스(base PG2)지만 파이프라인이 다름.
✅ Ablation 결론 (3가지)
1. cx 소스(grounding 품질)는 CL 성능에 영향 없음. base PG2(exp66)와 exp59 LoRA(exp67)는 cx_MAE가 다름에도 CL 성공률 96.6%로 동일. grounding 모델을 더 정밀한 것으로 교체해도 action 성능은 변하지 않는다.
2. L2-norm + bbox 증강이 유일한 성능 결정 요소. 같은 cx 소스(base PG2)라도 단순 MLP(exp65b)는 10.3%, L2-norm 파이프라인(exp66)은 96.6%. cx 좌표의 정규화 방식과 학습 증강이 grounding 품질보다 훨씬 크게 작용한다.
3. LoRA grounding 개선은 action 성능에 기여하지 않음 (음성 결과). exp67(exp59 LoRA)이 exp66(base PG2)보다 val_acc가 높지만(94.5% vs 93.5%) CL 성공률은 동일. grounding 정밀도를 높여도 현재 파이프라인에서는 포화(ceiling effect)에 도달해 있다. → LoRA 개선 방향은 현 단계에서 우선순위가 낮다.
→ 실용 지침: decomposition 파이프라인의 성능 병목은 grounding 모델이 아니라 L2-norm 정규화 · bbox 증강 · action head 재학습에 있다.
cx 소스는 base PG2 고정으로 충분하며, 다음 개선 여지는 파이프라인 구조(증강 전략, 정규화 방식) 또는 action 데이터 자체에서 찾아야 한다.
실험 코드:
scripts/train_active/run_v5_ablations.sh · config: configs/v5_ablation/
· → Section G에서 Head/Window Ablation 전체 결과 확인
