0811.docx 빨간 글씨 + 메모 기준. Figure 1·3·4·5·6은 minum이 직접 다이어그램 제작 —
여기엔 "뭘 바꿔야 하는지" 체크리스트만 두고, 현재 이미지는 교체 전까지 그대로 유지(fallback)합니다.
표/텍스트 항목(5~7번)은 제가 바로 반영 가능합니다. 체크는 브라우저에 저장됩니다.
Figure 1 — 모델 아키텍처
현재 파일 유지: edgeground_vla_architecture.png (교체 예정)
Figure 3 — 데이터 수집 및 액션 기록
현재 파일 유지: data_collection_combined.png (교체 예정)
Figure 4 — Stage 1/Stage 2 파이프라인 구조도
현재 파일 유지: stage1_stage2_pipeline.png (교체 예정)

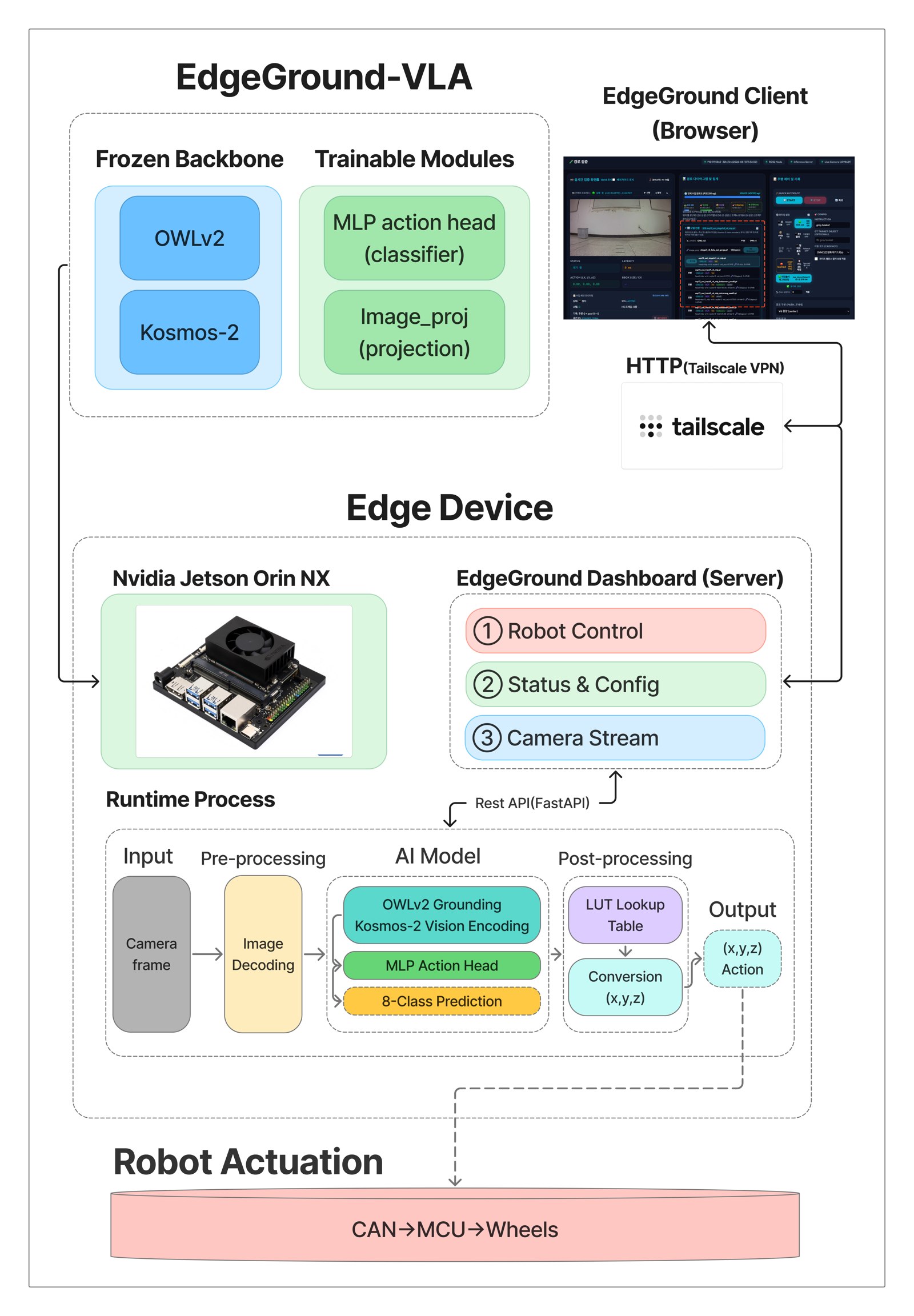

Figure 5 — 배포(Deploy) 구조도
현재 파일 유지: deploy_pipeline.png (교체 예정)

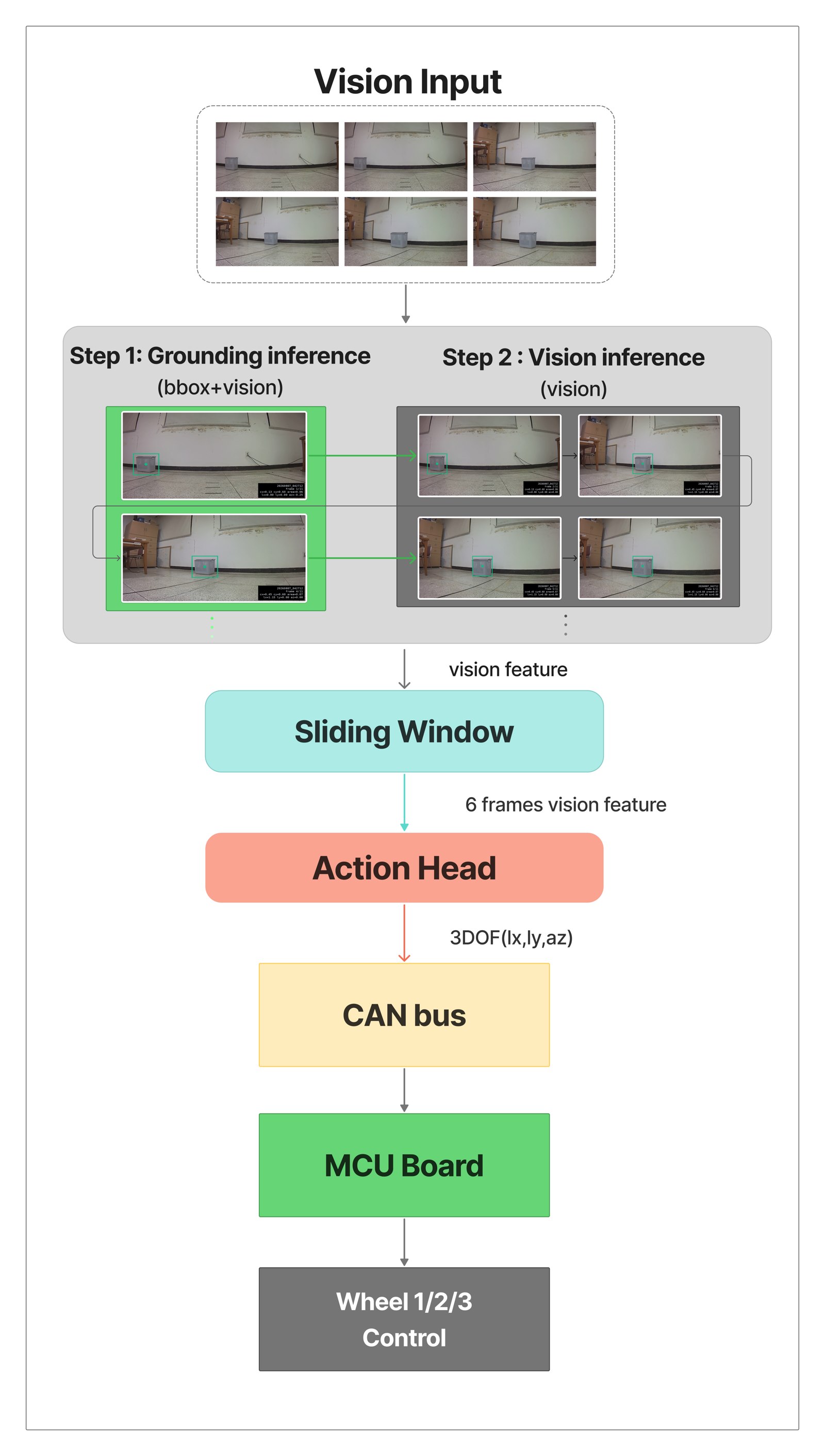

Figure 6 — 추론 파이프라인 순서도
현재 파일 유지: runtime_pipeline.png (교체 예정)
텍스트/표 항목 — 내용 확정, 0811.docx에 직접 반영만 하면 됨
💬 교수님 첨삭 답변 + 0817 초안 점검
08.16 첨삭 → 08.17 답변 → 08.18 초안 점검
🟢 반영 / 답변 완료
§5.3 밑줄 2곳 — Q1·Q2
→ 답변
image_proj는 카메라가 본 한 장의 이미지가 5단계 방향(강좌·약좌·중앙·약우·강우) 중 어디에 가장 가까운지
맞히도록 학습된다. 이미지 특징과, 방향을 서술하는 5개 문장의 텍스트 특징 사이의 코사인 유사도를
비교해 정답 방향과는 유사도를 높이고 나머지 4개와는 낮추는 방식으로 학습한다(CLIP의 zero-shot 분류와 같은 구조,
τ=0.07 고정). 학습 후 image_proj 가중치를 동결해 Stage 2 특징 추출기로만 사용한다.
→ 답변
구성요소
파라미터
학습 단계
image_proj (Linear 1024→256)
0.262M
Stage 1
MLP 행동 헤드 (1560→512→128→8)
0.866M
Stage 2
합계 (배포 모델 학습 파라미터)
1.128M
—
text_proj (Linear 2048→256) ※ Stage 1에서 함께 학습되나 배포엔 미포함
0.525M
Stage 1 (배포 미사용)
OWL-v2
0.155B
frozen
Kosmos-2 vision_model
0.303B
frozen
1.128M은 역전파로 갱신되는 파라미터 총합이며, 추론 참여 파라미터(459,274,896 ≈ 0.459B — OWLv2 154,966,792 + Kosmos-2 vision_model 303,179,776 + image_proj 262,400 + MLP 헤드 865,928, 실제 모델 로드해 직접 카운트) 대비 약 0.25%다.
⚠️ 각주 권장 — text_proj(0.525M)도 Stage 1에서 함께 학습되나 배포 서버는 image_proj 키만
읽으므로 배포 모델 기준 1.128M이 맞음. 각주로 밝혀두면 안전.
"방향 대조 학습" 용어 재검토 — 문헌 근거
"방향 대조 학습"은 표준 용어가 아니라 우리가 만든 조합어이며, negative 샘플링 없는
고정 5-클래스 분류라 엄밀한 대조학습 정의에도 안 맞음. arXiv 원문 직접 확인 근거:
표현
적합도
근거
text-derived classifier
⭐ 가장 정확
CLIP §3.1.2: "the text encoder is a hypernetwork which generates the weights of a linear classifier..."
class prototype
⭐ 정확
CLIP 본문엔 없음(0건) — CLIP-S⁴(arXiv:2305.01040)가 출처: "For known classes, the prototypes are pre-computed and fixed... For unknown classes, learned during training"
cosine similarity + temperature
⭐ 메커니즘 그대로
CLIP §3.1.2 — 우리 코드와 1:1 대응(F.normalize→cosine→/τ→CE)
→ 추천 표현
"텍스트 앵커를 클래스 프로토타입으로 사용하는 방향 분류 학습(text-derived class prototypes)" —
단 우리는 text_proj도 함께 학습돼 프로토타입이 움직이므로 "fixed"는 빼고 쓸 것. VLA 계열에는 대응 용어 없음
(런타임에 언어를 쓰지 않는 우리 설계와 오히려 차별점).
Q1+Q2 통합 수정안 — §5.3 (HWP p231)
수정 전
...Stage 1에서 image_proj(0.262M)를 방향 대조 학습으로 학습하고 고정한다. 그리고
Stage 2에서 그 위에 MLP 헤드(0.866M)만 학습하는 구조이다. 전체 학습 파라미터는 1.128M이다.
수정 후
학습은 두 단계로 나뉜다. Stage 1에서는 image_proj(0.262M)를 방향 대조 학습, 즉 이미지 특징을 방향을
서술하는 5개 문장의 텍스트 특징과 대조 정렬시키는 학습(5.4절에서 상술)으로 사전 학습한 뒤 고정한다. Stage 2에서는
고정된 image_proj 위에서 MLP 행동 헤드(0.866M)만 학습한다. 역전파로 갱신되는 파라미터는 두 단계 합쳐
1.128M(= 0.262M + 0.866M)이며, 추론 참여 전체 파라미터 459,274,896(≈0.459B)의 약 0.25%다.
근거: ..._초안_0815.hwp OLE 직접 파싱(CharShape 70개 전수). 밑줄 속성은 파일에서 검출되지 않았으나
사용자 확인에 따라 밑줄로 간주하고 작성.

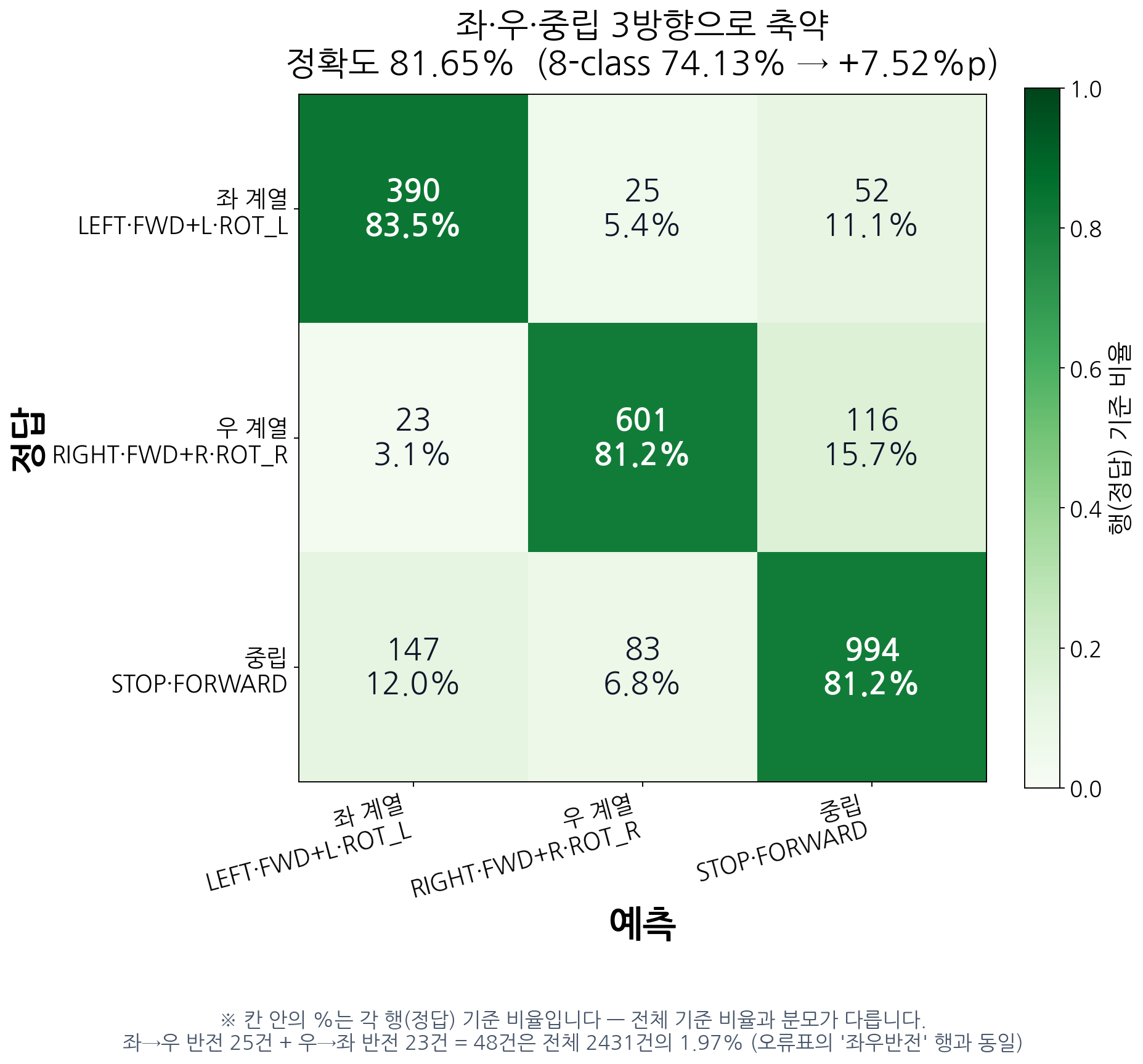

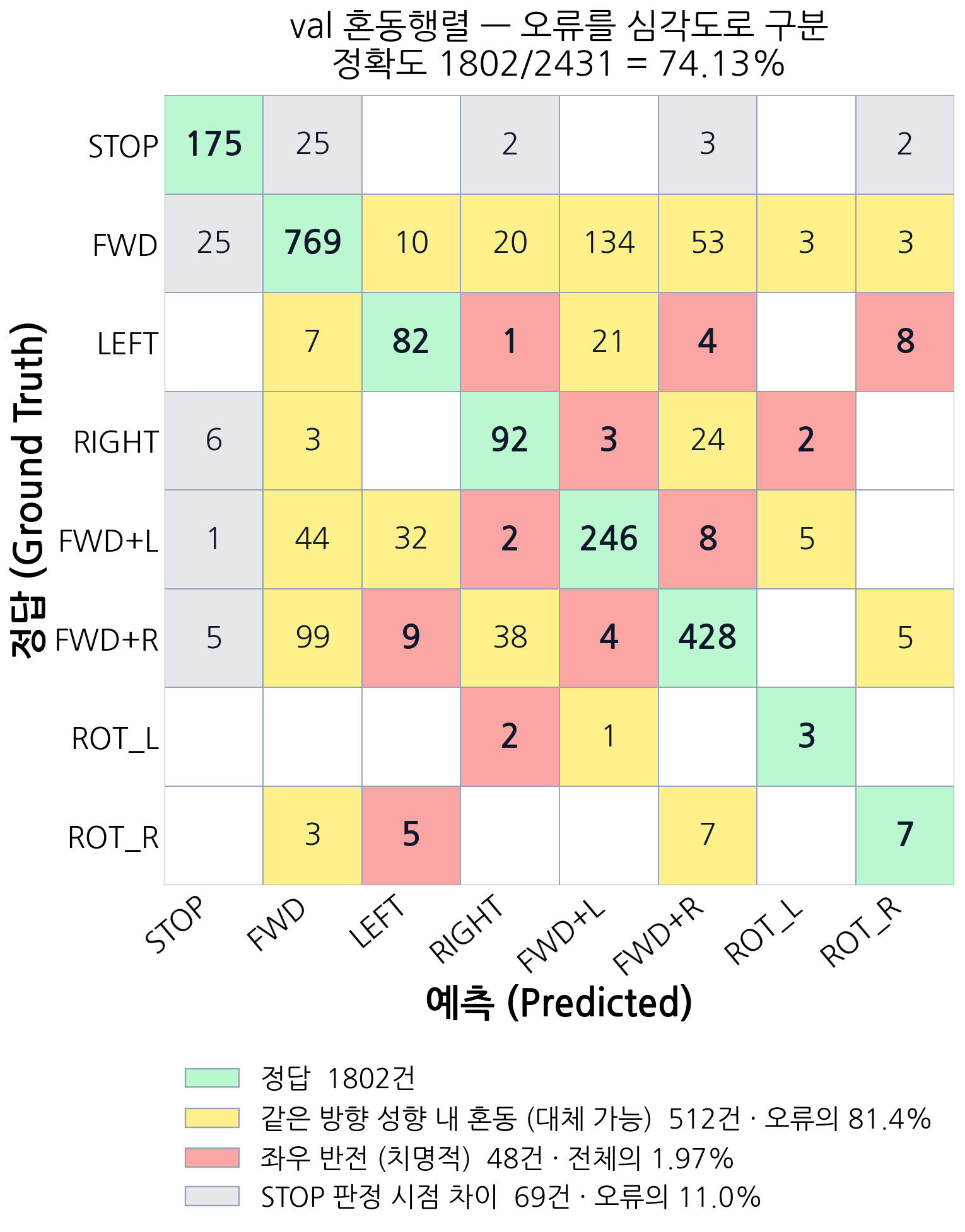

오류의 81.4%가 "다른 유효한 선택"이고 좌우 반전은 1.97%뿐. 좌·우·중립 3방향 축약 시 74.13%→81.65%.
로봇은 에피소드당 평균 11.64회 재판단하므로 개별 판단 불일치가 폐루프에서 자가 보정됨.
→ 결론: val 정확도는 실기 성능의 하한(lower bound)으로 해석해야 한다. val 74.1%와 실기 95%는 모순이 아님.
솔직히 약한 부분: loss 기준 조기종료 모델의 실기 성능 미검증, val set을 선택·보고에 동시 사용(별도 test set 없음).
본문 추가 문단 — Stage 1 vs Stage 2 일반화 격차 (§5.5 말미)
→ 그대로 복사해 붙이기
Stage 1과 Stage 2의 일반화 양상은 뚜렷하게 다르다. image_proj(Stage 1)는 학습 정확도 96.10% 대 검증 정확도
94.09%로 격차가 2.01%p에 불과하나, 행동 헤드(Stage 2)는 학습 91.44% 대 검증 74.04%로 격차가 17.40%p에
이른다. 즉 과적합은 파이프라인 전반이 아니라 Stage 2에 국한된 현상이다. 다만 이 격차가 실제 주행 성능을
제한하지는 않았으며, 실로봇 100회 시험에서 95%의 목표 도달 성공률을 확인하였다(IV장).
격차 배수(8.7배)는 클래스 수(5 vs 8)가 달라 과잉 해석으로 보일 수 있어 %p 병기만 권장.
🟠 신규 발견 — 미반영 (0817 초안, 08.18 점검)
대상: ..._초안_0817.hwp 378문단 전문 추출·대조 + arXiv MCP 검색.
빨간 글씨 전수 스캔 결과 — 4건 (전부 작성자 본인 TODO 메모, 교수님 첨삭 아님)
CharShape 73개 전수 대조로 문서 전체에서 빨간 글씨(RGB 255,0,0) 4건을 확정했습니다. 4건 모두 괄호 안에 쓰인
작성자 자신의 메모이며, 교수님이 남긴 지적이 아닙니다.

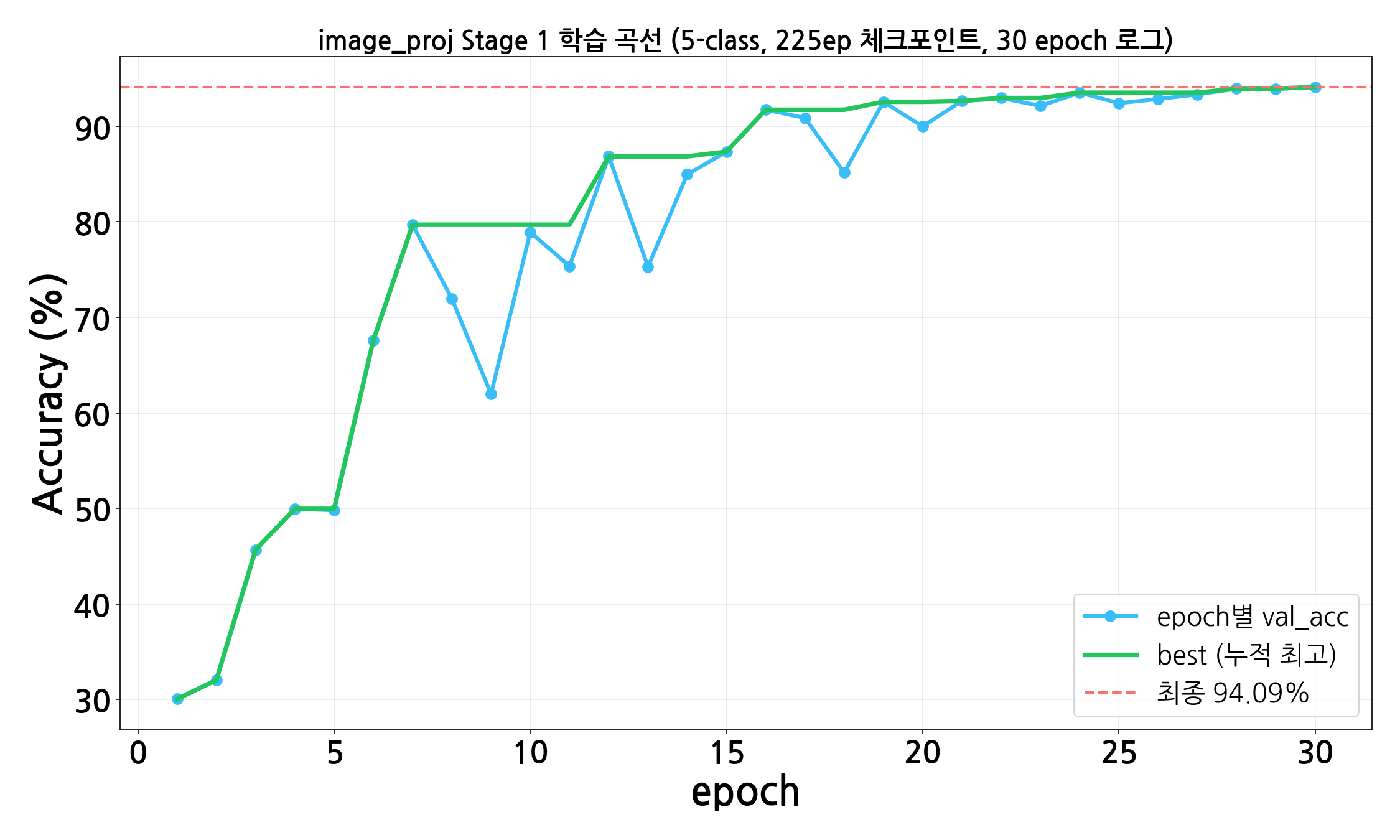

train loss와 val loss가 함께 감소하며 수렴 — Action Head(Stage 2)와 달리 val loss가 학습 후반에 상승하지 않음.
Stage 1은 과적합 징후가 없다는 기존 결론(train-val 격차 2.01%p)을 loss 관점에서도 뒷받침합니다.
근거: scripts/train_stage1_v3_5cls_owl_fastloss.py — frozen Kosmos-2 비전 인코더의 raw 특징(1024차원)을
최초 1회만 캐싱(374초)해 매 epoch 재계산을 없앰. 동일 시드(42)·동일 split·동일 하이퍼파라미터로 원본 스크립트와
같은 학습 경로를 재현했으며 최종 val_acc 94.15%(원본 94.09%와 사실상 동일, 배치 셔플 순서 차이 수준)로 캐싱이
결과를 왜곡하지 않음을 확인.

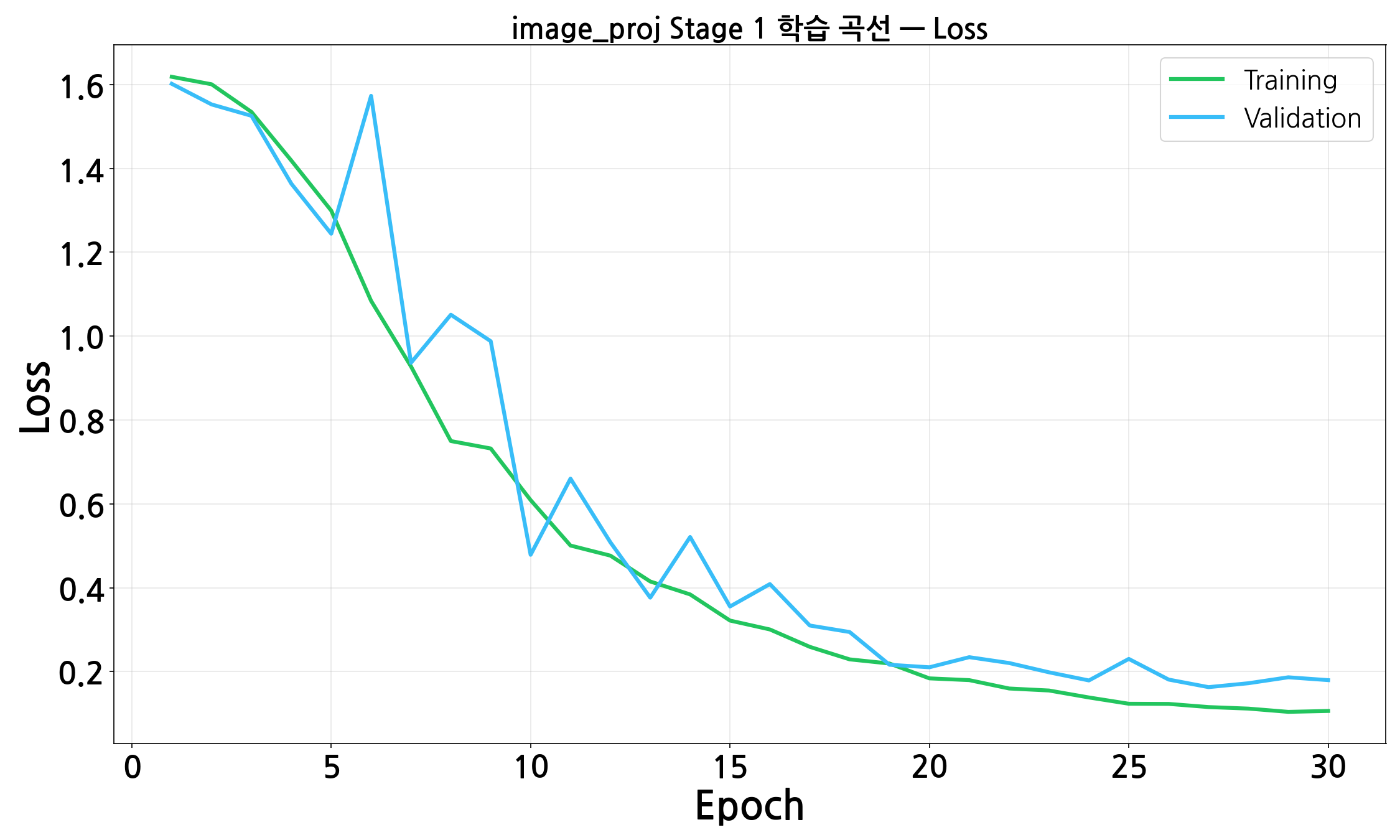

💬 교수님 질문 (08.18) — loss 값 / accuracy 그래프 라벨
→ 답변
시점
train loss
val loss
epoch 1 (시작)
1.6120
1.6085
epoch 30 (최종)
0.1072
0.1728
둘 다 1.6대에서 시작해 꾸준히 감소하며 0.11~0.17 수준으로 수렴합니다. train과 val 사이 격차가 작고
(0.1072 vs 0.1728), val loss가 학습 후반에 다시 올라가는 현상도 없어 image_proj Stage 1은 과적합 징후가 없습니다
(전체 궤적은 위 그래프 참조).

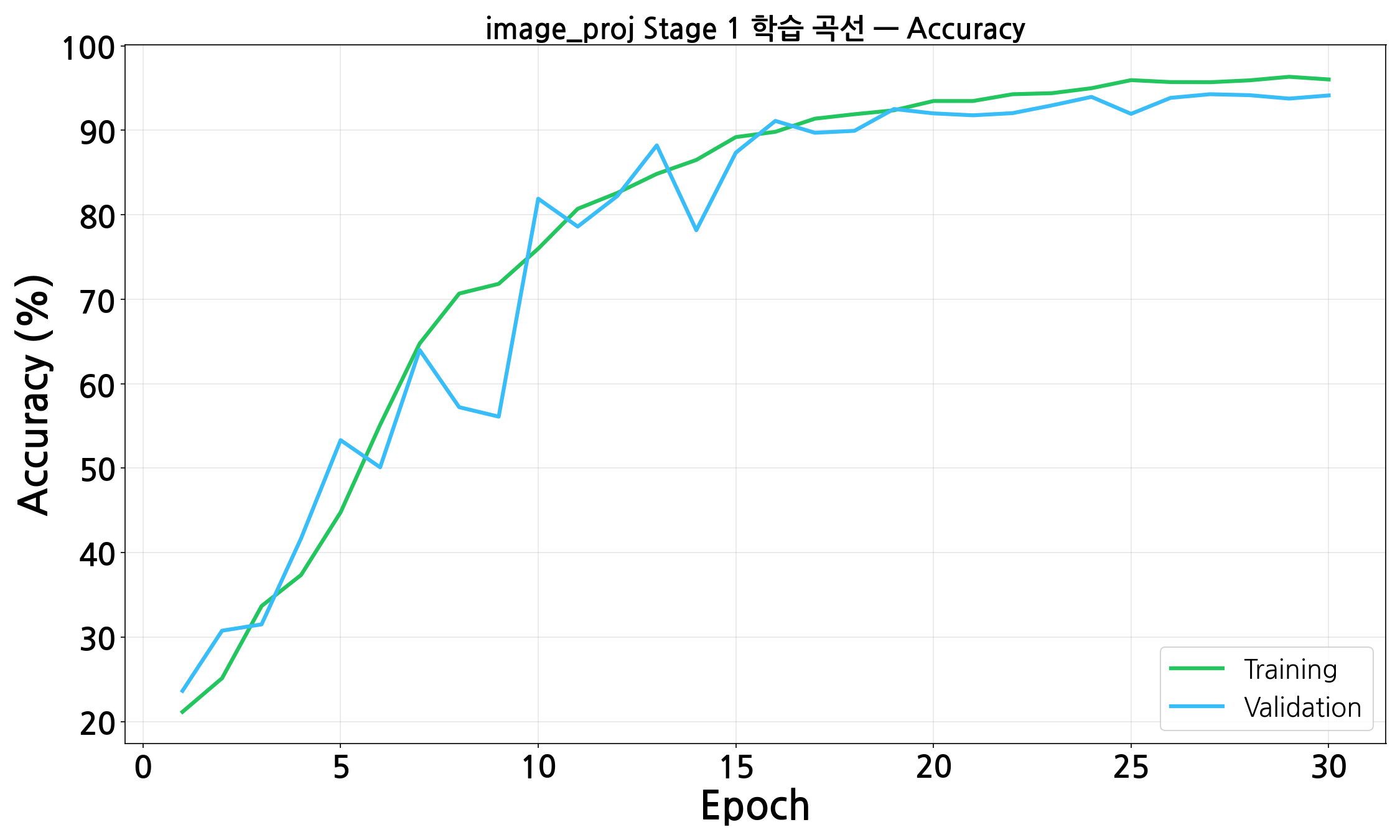

→ 반영 완료
축 라벨을 30pt로 재확대하고 축 눈금·라벨 전체를 굵은체(bold)로 변경했습니다. y축 라벨은
"Accuracy (%)"(영문)로 교체했습니다. 추가로 train accuracy가 기록되지 않던 문제도
해결하여(재학습 스크립트에 train_acc 로깅 추가), Action Head 학습 곡선과 동일한 양식(초록=Training,
하늘색=Validation, "에폭별"/"best" 라인 제거)으로 위 Loss·Accuracy 그래프를 다시 그렸습니다
(stage1_v3_valacc_only.png, stage1_v3_loss_only.png). Action Head 쪽

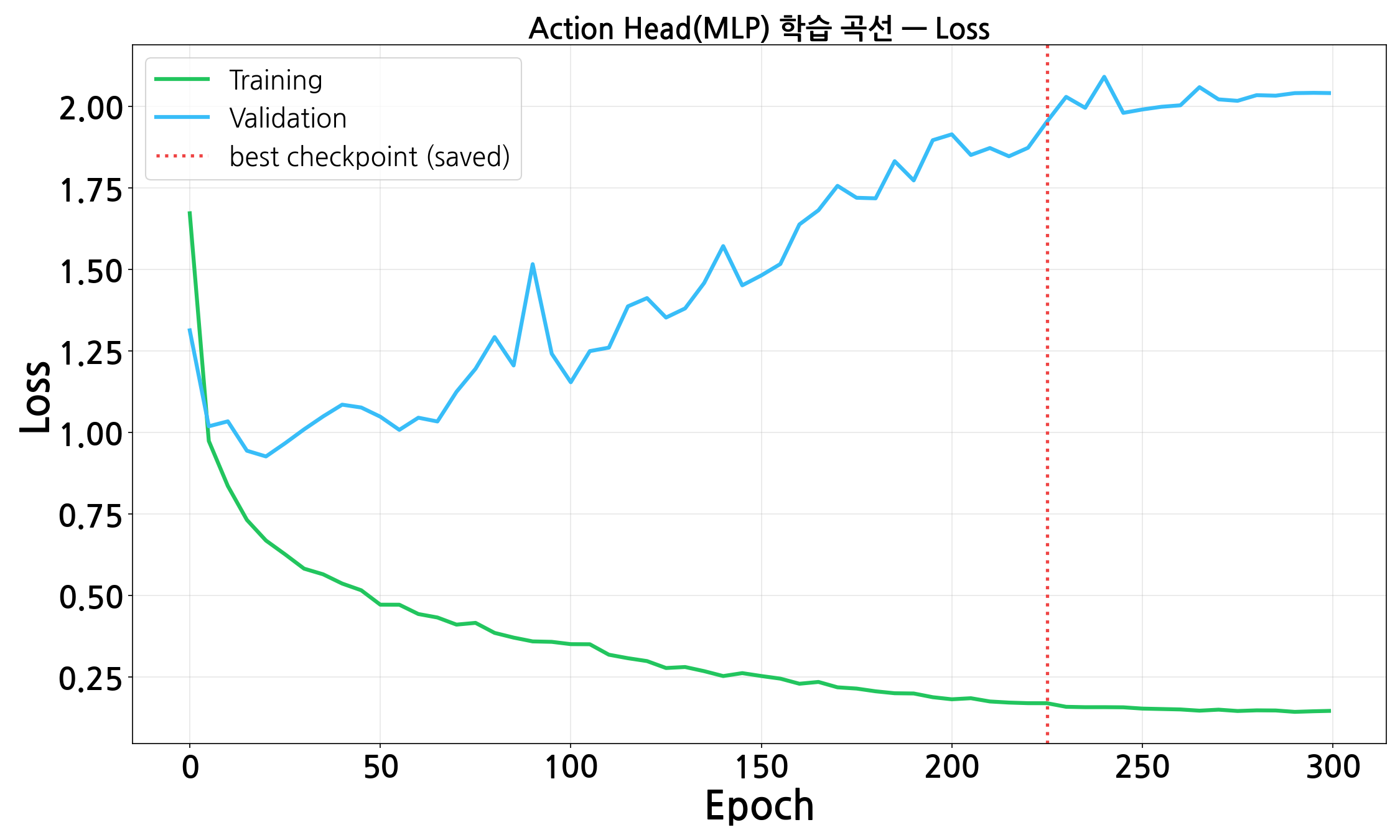

Figure 9 Loss 그래프도 동일 양식으로 맞추고 y축 라벨에서 "(class-weighted CE)"를 제거했습니다
(action_head_acc_only.png, action_head_loss_only.png).
레퍼런스 현황 — 기존 10편 + 신규 후보 10편 = 총 20편
#
저자
제목
출처
상태 / 붙일 곳
[1]
Shah et al.
Mobility VLA
arXiv:2407.07775
✅ 인용됨(3회)
[2]
Shukor et al.
SmolVLA
arXiv:2506.01844
❌ 미인용
[3]
ESANN 2025
Open-Vocab Manipulation
Proc. ESANN 2025
❌ 미인용
[4]
Minderer et al.
OWLv2 (Scaling...)
arXiv:2306.09683
❌ OWLv2 설명문에 미부착
[5]
Peng et al.
Kosmos-2
arXiv:2306.14824
❌ Kosmos-2 설명문에 미부착
[6]
Black et al.
π0
arXiv:2410.24164
❌ 미인용
[7]
NVIDIA
Jetson Orin NX Spec
NVIDIA Docs
❌ 미인용
[8]
Shah et al.
GNM
IEEE ICRA 2023
❌ GNM 절에 미부착
[9]
Shah et al.
ViNT
CoRL 2023
❌ ViNT 절에 미부착
[10]
Sridhar et al.
NoMaD
IEEE ICRA 2024
❌ NoMaD 절에 미부착
A
Ross, Gordon & Bagnell
DAgger — 공변량 이동 이론
arXiv:1011.0686
➕ §5.5 [레퍼런스 필요]
B
Codevilla et al.
BC 한계 — 데이터셋 편향/과적합 실증
arXiv:1904.08980
➕ §5.5 [레퍼런스 필요]
C
de Haan, Jayaraman & Levine
인과 오귀속 — 클래스 불균형 원인
arXiv:1905.11979
➕ §5.5 [레퍼런스 필요]
D
Chi et al.
Diffusion Policy
arXiv:2303.04137
➕ §1.2 diffusion 언급 보강
E
Lin et al.
Focal Loss
arXiv:1708.02002
➕ §5.2 class weight 보강(선택)
F
Radford et al.
CLIP
arXiv:2103.00020
➕ §1.1 CLIP ViT-L/14 언급 보강
G
Minderer et al.
OWL-ViT (원조 아키텍처)
arXiv:2205.06230
➕ §1.1 OWLv2 계보 보강
H
Zhao, Kumar, Levine & Finn
ALOHA/ACT — teleoperation 수집
arXiv:2304.13705
➕ §3 데이터 수집 방법론 보강
I
Gholami et al.
양자화 서베이
arXiv:2103.13630
➕ Future Work 양자화 보강
J
Hinton, Vinyals & Dean
지식 증류 원 논문
arXiv:1503.02531
➕ Future Work 증류 보강
기존 10편 중 인용 1편, 미인용(orphan) 9편.
신규 A~J 10편 포함 총 20편.
📋 본문 복붙용 — 레퍼런스 삽입 전/후 (원문 그대로, 그대로 복사해서 교체)
아래 [11]~[20] 번호로 REFERENCES를 새로 붙였습니다. DAgger[12]·de Haan[13]은 지난 대화에서 짚은 대로
§5.5의 train/val 격차 문장이 아니라 §IV.1의 "재정정/폐루프" 문단으로 옮겼습니다 — DAgger·de Haan은
"오프라인 val ↔ 실제 폐루프 배포"의 격차를 설명하는 이론이지 "오프라인 train ↔ 오프라인 val" 격차 자체를 설명하진
않기 때문입니다. train/val 격차 문장에는 BC 자체의 실증 논문인 Codevilla[11]만 남깁니다.
① §1.1 (원문 "첫째, OWLv2(0.155B)는...") — OWLv2·CLIP 인용 추가
수정 전
첫째, OWLv2(0.155B)는 detection-grounded 표현을 추출한다. 둘째, Kosmos-2의 비전 인코더(CLIP ViT-L/14, 0.303B)는 phrase-grounded 표현을 추출한다.
수정 후 (그대로 복사)
첫째, OWLv2(0.155B)[4][16]는 detection-grounded 표현을 추출한다. 둘째, Kosmos-2[5]의 비전 인코더(CLIP ViT-L/14[15], 0.303B)는 phrase-grounded 표현을 추출한다.
② §II.1.2 GNM (원문 "GNM은 다양한 cross-embodiment...") — GNM[8] 인용 추가
수정 전
GNM은 다양한 cross-embodiment 학습 데이터로 학습된 범용 목표 조건화(goal-conditioned) 시각 내비게이션 정책을 사용한다.
수정 후 (그대로 복사)
GNM[8]은 다양한 cross-embodiment 학습 데이터로 학습된 범용 목표 조건화(goal-conditioned) 시각 내비게이션 정책을 사용한다.
③ §II.1.3 ViNT (원문 "ViNT는 비전 기반 로봇...") — ViNT[9] 인용 추가
수정 전
ViNT는 비전 기반 로봇 내비게이션에 범용 사전학습 모델의 성공을 목표로 하는 foundation model로 다양한 하위 내비게이션 과제에 효율적으로 적응할 수 있다.
수정 후 (그대로 복사)
ViNT[9]는 비전 기반 로봇 내비게이션에 범용 사전학습 모델의 성공을 목표로 하는 foundation model로 다양한 하위 내비게이션 과제에 효율적으로 적응할 수 있다.
액션 헤드에서 학습시에 training의 정확도는 91.44%이고, validation의 정확도는 74.04%로 17.04%의 격차가 발생한다. 이 수치는 훈련이 과적합 되었음을 의심하게 된다. 그러나 이러한 현상은 teleoperation 기반 imitation learning에서 매우 잘 알려진 현상이며, 여러 원인이 문헌에 정리되어 있습니다[레퍼런스 필요].
수정 후 (그대로 복사)
액션 헤드에서 학습 시 training의 정확도는 91.44%이고, validation의 정확도는 74.04%로 17.04%의 격차가 발생한다. 이 수치는 훈련이 과적합 되었음을 의심하게 한다. 그러나 이러한 현상은 teleoperation 기반 imitation learning에서 잘 알려진 현상이며, 여러 원인이 문헌에 정리되어 있다[11].
※ "-습니다"체를 나머지 본문과 통일해 "-다"체로 함께 정정했습니다(⑤ 기타 확인 필요 항목).
⑧ §IV.1 (원문 "전체 목표 도달 성공률은 95.0%로...재정정...") — DAgger[12]·de Haan[13] 인용 추가 (§5.5에서 이동)
수정 전
validation 정확도에 비해 에피소드 단위를 쓰는 실기 성공률이 높은 이유는 구조적 이유가 있다. validation 정확도에서 쓰는 프레임 단위 채점은 재정정 기회를 반영하지 못한다. 반면 에피소드 단위 지표는 폐루프 제어에서 로봇은 매 판단 시점마다 갱신된 관측으로 다시 판단한다.
수정 후 (그대로 복사)
validation 정확도에 비해 에피소드 단위를 쓰는 실기 성공률이 높은 이유는 구조적 이유가 있다. 프레임 단위 채점과 폐루프 배포 사이의 이러한 간극은 모방학습 문헌에서도 지적된 바 있다[12][13]. validation 정확도에서 쓰는 프레임 단위 채점은 재정정 기회를 반영하지 못한다. 반면 에피소드 단위 지표는 폐루프 제어에서 로봇은 매 판단 시점마다 갱신된 관측으로 다시 판단한다.
⑨ VI. Future Work (원문 "향후 연구에서는 1) OWLv2 그라운딩...") — 양자화[18]·지식 증류[19] 인용 추가
수정 전
향후 연구에서는 1) OWLv2 그라운딩 단계에 대한 양자화 및 지식 증류를 통한 경량화, 2) Raspberry Pi 및 Edge AI 가속기(Coral, Hailo 등) 상에서의 실제 이식과 벤치마크, 3) 텍스트 프롬프트를 다양화하여 언어 모달리티가 실질적으로 기여하는 제한적 zero-shot 일반화로 확장하는 방안을 다룰 계획이다.
수정 후 (그대로 복사)
향후 연구에서는 1) OWLv2 그라운딩 단계에 대한 양자화[18] 및 지식 증류[19]를 통한 경량화, 2) Raspberry Pi 및 Edge AI 가속기(Coral, Hailo 등) 상에서의 실제 이식과 벤치마크, 3) 텍스트 프롬프트를 다양화하여 언어 모달리티가 실질적으로 기여하는 제한적 zero-shot 일반화로 확장하는 방안을 다룰 계획이다.
⑩ §5.2 (원문 "class weight는 다수 클래스(FORWARD)에...") — Focal Loss[20] 인용 추가 (선택)
수정 전
class weight는 다수 클래스(FORWARD)에 치우친 학습이 소수 클래스(회전 등)를 무시하지 못하도록 손실 함수에 균형을 부여하는 보정 계수이다.
수정 후 (그대로 복사, 선택사항)
class weight는 다수 클래스(FORWARD)에 치우친 학습이 소수 클래스(회전 등)를 무시하지 못하도록 손실 함수에 균형을 부여하는 보정 계수이다[20].
📋 REFERENCES 추가분 [11]~[20] — 그대로 목록 끝에 붙이기
[11] F. Codevilla, E. Santana, A. M. López, and A. Gaidon, "Exploring the Limitations of Behavior Cloning for Autonomous Driving," arXiv preprint arXiv:1904.08980, 2019.
[12] S. Ross, G. J. Gordon, and J. A. Bagnell, "A Reduction of Imitation Learning and Structured Prediction to No-Regret Online Learning," arXiv preprint arXiv:1011.0686, 2011.
[13] P. de Haan, D. Jayaraman, and S. Levine, "Causal Confusion in Imitation Learning," arXiv preprint arXiv:1905.11979, 2019.
[14] C. Chi, Z. Xu, S. Feng, E. Cousineau, Y. Du, B. Burchfiel, R. Tedrake, and S. Song, "Diffusion Policy: Visuomotor Policy Learning via Action Diffusion," arXiv preprint arXiv:2303.04137, 2023.
[15] A. Radford, J. W. Kim, C. Hallacy, A. Ramesh, G. Goh, S. Agarwal, G. Sastry, A. Askell, P. Mishkin, J. Clark, G. Krueger, and I. Sutskever, "Learning Transferable Visual Models From Natural Language Supervision," arXiv preprint arXiv:2103.00020, 2021.
[16] M. Minderer, A. Gritsenko, A. Stone, M. Neumann, D. Weissenborn, A. Dosovitskiy, A. Mahendran, A. Arnab, M. Dehghani, Z. Shen, X. Wang, X. Zhai, T. Kipf, and N. Houlsby, "Simple Open-Vocabulary Object Detection with Vision Transformers," arXiv preprint arXiv:2205.06230, 2022.
[17] T. Z. Zhao, V. Kumar, S. Levine, and C. Finn, "Learning Fine-Grained Bimanual Manipulation with Low-Cost Hardware," arXiv preprint arXiv:2304.13705, 2023.
[18] A. Gholami, S. Kim, Z. Dong, Z. Yao, M. W. Mahoney, and K. Keutzer, "A Survey of Quantization Methods for Efficient Neural Network Inference," arXiv preprint arXiv:2103.13630, 2021.
[19] G. Hinton, O. Vinyals, and J. Dean, "Distilling the Knowledge in a Neural Network," arXiv preprint arXiv:1503.02531, 2015.
[20] T.-Y. Lin, P. Goyal, R. Girshick, K. He, and P. Dollár, "Focal Loss for Dense Object Detection," arXiv preprint arXiv:1708.02002, 2017.
저자 정보 불일치 — 확인 필요
byline(p1)은 "Min-Woo Lee*, In-Yeop Choi**"인데, 각주(p3~5)는 "*Hong-Ju Yang(=First Author)"로
정의되어 제1저자 이름이 서로 다름. 실제 저자명 확정 필요.
순수 오탈자
위치
현재
수정
p2, p3
HHong-Ju Yang
Hong-Ju Yang (H 중복)
p29
"데모 투어 영상과 데모 투어 영상과..."
구절 중복 제거
p130
런터임시
런타임 시
p133 vs p389
Serbot II / SerbotII 혼용
한쪽으로 통일
Figure/Table 번호 정합성 — Figure 8 충돌 외 추가 발견
Table 4가 2개 — p212 "Action Class Distribution" / p244 "Training status"
본문-표 불일치 — p407 "Table 5" 언급이 실제론 p491 "Table 7"
Table 1 없음 — 첫 표가 Table 2부터 시작
Figure 5·6·7 결번 — Figure 4 다음 바로 Figure 8. Figure 9도 2개
p142 "figure 3_Collection of data" 파일명이 캡션에 그대로 남음
기타 확인 필요 (판단 보류)
저널 메타데이터가 "2024" 템플릿 값 그대로 (Received/Copyright/Vol 등) — 실제 투고 시점(2026) 갱신 필요한지 확인
p257·p280만 "-습니다"체, 나머지 전부 "-다"체 — 문체 통일 필요
p104 "트랙A/트랙F" 명칭이 본문 어디에도 정의되어 있지 않음
📄 0820 초안 점검 — Table 4 영문화·변경사항 대조
08.20 — "Training status of pipeline components" 표 전/후 대조
대상: ..._0820.hwp Table 4 (§5.1). 컬럼 헤더와 셀 일부가 영문으로 바뀌었는데 전부는 아니라서,
행 단위로 무엇이 바뀌었고 무엇이 그대로인지 대조했습니다. 3열(전 / 변경사항 / 후) 블록으로 정리합니다.
← 전 (기존 브리핑 반영본)
후 (0820.hwp) →
헤더
Module / Status / 이유
→
Module / Status / Usage
3번째 열 이름만 "이유"(한글) → "Usage"(영문)로 바뀜.
행 1 — OWLv2
OWL-v2 / frozen / 텍스트 프롬프트로만 사용
→
OWLv2(하이픈 제거) / frozen / 텍스트 프롬프트로만 사용
표기만 "OWL-v2"→"OWLv2"로 통일(본문 다른 곳도 이미 OWLv2로 통일됨). 내용 변화 없음.
행 2 — Kosmos-2 비전 인코더
Kosmos-2 vision_model / frozen / 피처 추출기로만 사용
→
Kosmos-2 Vision Encoder(영문화) / frozen / 피처 추출기로 사용
모듈명 코드 변수명(vision_model)→영문 표현(Vision Encoder)으로 정리. usage에서 "~로만"의 "만" 삭제(의미 차이는 미미).
행 3 — 언어 디코더 ⚠️ 확인 필요
언어 디코더(text_model) / 배포 시 미사용 / Stage 1 학습 시 호출됨 / (긴 설명 — forward 인코딩 1회성 사용, generate() 아님, 서빙 코드엔 참조 없음)
→
Kosmos-2 Language Decoder(영문화) / frozen(단순화) / 방향 텍스트 앵커 대조 (학습 시에만 사용)
⚠️ Status 값이 "배포 시 미사용 / Stage 1 학습 시 호출됨"이라는 조건부 설명에서 그냥
"frozen" 한 단어로 단순화됐습니다. OWLv2·비전 인코더의 "frozen"과 같은 값이 되면서, "이 모듈은 배포 시
전혀 호출되지 않지만 학습 시엔 호출된다"는 중요한 구분이 Status 칸에서는 사라지고 Usage 칸의
"(학습 시에만 사용)"에만 남았습니다. 표만 보면 세 "frozen" 행이 똑같이 읽혀 언어 디코더가 배포 때도
쓰이는 것으로 오해될 수 있어, Status를 frozen (배포 미사용)처럼 보강하는 걸 권장합니다.
행 4 — image_proj
image_proj / Stage 1 학습 후 동결 / Stage 1에서 방향 텍스트 앵커 대조학습으로 직접 학습
(stage1_v3_5cls_owl_projs.pt), Stage 2 진입 시 그 가중치를 불러와 동결
→
image_proj / Training (stage1) / Stage 1에서 방향 텍스트 앵커 대조 학습,
Stage 2 진입 시 그 가중치를 불러와 사용
Status가 "학습 후 동결"(결과 상태)에서 "Training (stage1)"(학습 단계 표기)로 바뀜 — 다른 행들의
"Training"/"frozen" 이분법과 통일하려는 의도로 보임. 체크포인트 파일명·"동결"이라는 단어는 usage에서 빠짐(치명적이진 않음).
행 5 — text_proj ❌ 행 자체가 삭제됨
text_proj / Stage 1에서만 학습, 배포엔 미사용 / 5개 방향 문장을 256차원으로 투영하는 레이어로 image_proj와
같은 optimizer로 함께 학습됨(0.525M)
✕
(행 없음)
⚠️ 0820.hwp의 Table 4에는 text_proj 행이 아예 없습니다. §5.1 본문도 "실제로 학습되는 구성 요소는
0.866M 파라미터 규모의 MLP 행동 헤드뿐이다"라고만 서술 — text_proj(0.525M)가 Stage 1에서 함께
학습된다는 사실이 표와 본문 양쪽에서 빠졌습니다. 08.16 교수님 Q2 답변에서 이미 각주로 명시하기로 했던
내용이라(§5.3 근처), 의도적으로 뺀 것인지 누락인지 확인이 필요합니다 — 간단하지만
정확도를 따지면 다시 넣는 걸 권장합니다.
행 6 — MLP 행동 헤드
MLP 액션 헤드 / 학습 / 전체 파이프라인에서 유일하게 학습되는 0.866M
→
MLP Action Head(영문화) / Training(영문화) /
이산 행동 분류(내용 교체)
모듈명·Status 영문화. Usage 내용이 "파라미터 규모(0.866M) 강조"에서 "기능 설명(이산 행동 분류)"으로
바뀜 — 파라미터 수치는 표에서 빠지고 본문 문장(§5.1)에만 남음.
헤더 영문화 현황 — 5/9 완료, 나머지 4개(Table 6·7·8·9) 제안
표 제목(caption)은 9개 전부 이미 영문인데, 표 안 헤더(1행)는 5개만 영문화되고 4개는 한글로 남아있습니다.
아래 제안은 새로 지어낸 말이 아니라 ① 같은 논문의 다른 표(특히 Table 3의 Class/Name/Frame/Ratio)가 이미 쓴 단어,
② 해당 표의 영문 캡션 자체가 쓴 단어, ③ 실제 코드의 변수명(path_type, ANCHOR_TEXTS 등)
중 하나에서 그대로 가져온 것만 사용했습니다.
표
현재(한글)
제안(영문)
근거
Table 6
경로
Path
데이터 캐시의 실제 필드명이 path_type(예: "weak_right_left_curve")
프레임
Frame
Table 3에서 이미 "프레임"→"Frame"으로 번역해 씀 — 동일 단어 재사용
학습용 문장
Anchor Sentence
학습 스크립트의 변수명이 ANCHOR_TEXTS·anchor_raw — "앵커 문장"이 코드상 정식 명칭
Class Weight (학습시)
Class Weight (Training)
이미 "Class Weight"는 영문 — "(학습시)"만 "(Training)"으로 (Table 4의 "Training" 표기와 통일)
Table 7
오류 성격
Error Type
표 캡션 자체가 "Severity Breakdown of ... Errors" — Error라는 단어를 캡션에서 그대로 가져옴
건수
Count
Table 3의 "프레임(수)" 개념과 동일 계열, 가장 표준적인 표현
전체 대비
Total (%)
본문 §5.5 서술("전체의 1.97%")의 "전체" 대응. "% of Total"의 "of"가 헤더로 어색하다는 지적(08.20)에 따라
숫자+괄호% 형식으로 수정 — 이 표 자체의 셀 값 표기(예: "1.97%")와 어순이 일치하고, Table 1의 "class idx"류
짧은 명사형 헤더 스타일과도 통일됨
오류 대비
Error (%)
본문 §5.5 서술("오류의 81.4%")의 "오류" 대응. 위와 동일한 이유로 "% of Errors"→"Error (%)"로 수정
표 캡션 자체가 "Component-wise latency decomposition" — 캡션 단어 그대로(Stage로 하면 캡션과 어긋남)
파라미터
Parameters
Table 5의 "Parameter"와 동일 어근(복수형 — 여러 모듈의 파라미터 수 나열이므로)
지연시간
Latency
본문 §IV.2 전체에서 "지연시간"의 영문 대응으로 이미 "latency"를 반복 사용 중(예: "latency 분해")
비율
Ratio
Table 3에서 이미 "비율"→"Ratio"로 번역해 씀 — 동일 단어 재사용
표 제목(캡션)도 하나 더 있습니다 — Table 6만 유일하게 캡션 자체가 한글입니다(나머지 8개는 이미 영문):
현재(한글)
제안(영문)
근거
Table 6. 5경로 텍스트 대조학습 텍스트 문장
Table 6. Anchor Sentences for 5-Direction Classification
"Anchor Sentence"는 위 헤더 제안과 동일 근거(코드 변수 ANCHOR_TEXTS). "5-Direction"은 §5.4 본문의
"5단계 방향"·"5-class" 그대로. "대조학습(contrastive)"은 의도적으로 뺐습니다 —
08.16 Q1 답변에서 이미 "대조 학습"이 엄밀히는 부정확한 표현일 수 있다고 짚었고(negative 샘플링 없는 고정
5-class 분류라 정의상 안 맞음), 대신 §5.4가 실제로 쓰는 "classification"(5-class로 학습)으로 맞췄습니다.
헤더뿐 아니라 표 안 셀 내용(1열 라벨)도 한글로 남아있는 곳이 있어 같이 정리했습니다.
전부 이 논문 자신이 이미 다른 곳에 써놓은 영문 표현이나 학습 스크립트의 실제 변수/카테고리명에서만
가져왔고, 새로 지어낸 단어는 없습니다. 숫자·기호(20/20, 95.0%, 0.155B 등)는 번역 대상이 아니라 그대로 둡니다.
표
현재(한글)
제안(영문)
근거
Table 6 (경로 열)
강좌(strong_left)
Strong Left
원문 자체가 이미 "강좌(strong_left)"처럼 괄호 안에 영문 코드명을 병기해둠 —
그 병기된 영문(=학습 스크립트의 DIR_IDX/ANCHOR_ORDER 키값 strong_left 등)을
Title Case로만 바꿔 그대로 채택. 새 단어 없음.
약좌(weak_left)
Weak Left
중앙(center)
Center
약우(weak_right)
Weak Right
강우(strong_right)
Strong Right
Table 7 (오류 성격 열)
좌우반전(치명적)
Left-Right Flip (Critical)
이 심각도 분류 자체가 scripts/plot_action_head_error_severity.py의 kind() 함수가 반환하는
카테고리("flip")를 표로 옮긴 것 — 그 변수명 그대로 사용
같은 방향 성향 내 혼동 (대체 가능한 행동)
Same-Direction Confusion (Substitutable Action)
동일 스크립트의 카테고리 "benign"에 대응. "Substitutable"은 08.16 Q4/Q5 답변에서 이미
"대체 가능한 행동"의 의미로 쓴 논지(다른 유효한 선택지) 그대로
STOP 판정 시점 차이
STOP Timing Difference
스크립트 카테고리 "stop" + 본문 "STOP 판정 시점" 표현 그대로 결합
Table 8 (목표 위치 열)
중앙
Center
Table 6에서 이미 제안한 강좌/약좌/중앙/약우/강우 → Strong/Weak Left/Right, Center 번역과
동일한 5방향이므로 같은 번역을 재사용(용어 통일)
강좌
Strong Left
약좌
Weak Left
강우
Strong Right
약우
Weak Right
전체
Overall
논문 Abstract 자신이 "average goal-reaching success rate"라고 이미 표현 — 그 "평균/전체" 개념의
표준 영문 표 라벨인 Overall 채택(Total은 Table 7 열 이름과 겹쳐 혼동 방지차 회피)
Table 9 (단계 열)
OWLv2 그라운딩(fp32)
OWLv2 Grounding (fp32)
"그라운딩"→"Grounding", "비전 인코딩"→"Vision Encoding"은 본문(§1.1 등)이 이미 영문으로
반복 사용 중인 단어 그대로. "MLP 행동 헤드"→"MLP Action Head"는 Table 4에서 이미 확정한 번역 재사용
OWLv2 그라운딩(fp16)
OWLv2 Grounding (fp16)
Kosmos-2 비전 인코딩
Kosmos-2 Vision Encoding
MLP 행동 헤드
MLP Action Head
Table 1~5 셀 내용 검토
Table 1(Lookup Mapping)·Table 3(Action Class Distribution)는 헤더·내용 모두 이미 영문이라
손댈 곳이 없습니다. Table 2·4·5는 헤더는 영문인데 셀 내용(특히 Meaning/Usage 열)이 한글로 남아있어
아래처럼 정리했습니다. Table 6~9와 동일한 원칙 — 본문·다른 표·코드에 이미 있는 표현만 사용.
추가로 Table 5의 세 번째 헤더 "Meaning"도 "의미"의 직역이라 어색하다는 지적(08.20) —
ML 논문 하이퍼파라미터 표에서 이 열은 거의 항상 "Description"으로 씁니다(표준 관례).
"Parameter / Value / Meaning" → "Parameter / Value / Description"으로 정정.
표
현재(한글)
제안(영문)
근거
Table 2
(VAL_RATIO=0.15, SPLIT_SEED=42 고정)
(VAL_RATIO=0.15, SPLIT_SEED=42 fixed)
단어 하나만 교체, 값·구조 그대로
Table 4 (Usage 열)
텍스트 프롬프트로만 사용
Text prompt only
§1.1 본문 "OWLv2는 ... 텍스트 프롬프트..."의 직역, 새 개념 없음
피처 추출기로 사용
Feature extractor
"feature extractor"는 이 분야 표준 용어, 본문 의미 그대로 직역
방향 텍스트 앵커 대조 (학습 시에만 사용)
Anchor matching (train only)
"Anchor Sentence"는 Table 6에서 이미 채택한 번역(근거: 코드 ANCHOR_TEXTS) 재사용.
"대조"는 "대조학습(contrastive)"이 아니라 직역 "matching"으로 — 08.16 Q1 답변에서 "contrastive"라는
프레이밍 자체가 정확하지 않을 수 있다고 이미 짚었기 때문에 그 판단과 일관되게 처리
Stage 1에서 방향 텍스트 앵커 대조 학습, Stage 2 진입 시 그 가중치를 불러와 사용
Stage 1: anchor matching → reused in Stage 2
위와 동일 원칙(anchor-sentence matching) + 문장 구조만 그대로 옮김
이산 행동 분류
Discrete action classification
논문 Abstract 자신이 "8 discrete movement actions"라고 이미 영문으로 씀 — 그 단어 그대로 조합
Table 5 (Value/Description 열)
0.25(기본) / 0.20(운영)
0.25 (default) / 0.20 (deployment)
"운영"은 실제 배포 환경을 뜻함 — 본문에서 반복되는 "배포(deploy)" 개념과 통일해 deployment로
OWL-v2 그라운딩 검출 신뢰도 임계값
OWLv2 grounding detection confidence threshold
본문 §5.2 설명 문단의 단어("검출 신뢰도", "임계값")를 그대로 나열식 직역
입력시 사용하는 연속 프레임 수
Number of consecutive input frames
직역, 새 개념 없음
bbox 좌표 정규화 스케일
bbox coordinate normalization scale
직역, "bbox"는 본문 전체에서 이미 영문 그대로 사용 중
8-class 방향 로짓
8-class action logit ⚠️
직역하면 "8-class direction logit"이지만, num_classes=8은 행동(action) 클래스 수이지
방향(5-class, image_proj 쪽) 클래스 수가 아닙니다 — 원문 "방향"이라는 단어 자체가 오기(誤記)로 보입니다.
번역만 하면 오류가 그대로 옮겨지므로, "방향"→"행동(action)"으로 고쳐서 번역할지
원문 그대로 둘지 확인 필요합니다(환각 방지를 위해 임의로 고치지 않고 표시만 해둠).
가중치 감쇠 Adam 변형
Weight-decay variant of Adam
AdamW의 표준 정의 그대로 직역(가중치 감쇠=weight decay)
학습 반복 수
Number of training iterations
직역, 새 개념 없음
1/빈도 정규화 · FORWARD 46% 편중 보정
1/frequency normalization · Corrects FORWARD's 46% class imbalance
본문 §5.2 class weight 설명 문단의 "FORWARD가 46.03%로 편중" 그대로 직역
☐ 0811 docx — Figure/Table 트래커
..._초안_0811.docx + 8/11 미팅 메모 기준으로 갱신. 상태는 제작필요(다이어그램 전면 재작업 중, minum 직접 제작) ·
컨펌전(수정 내용은 확정됐지만 0811.docx에 아직 반영 전) · 최종본(반영·검수 끝)
3단계.
minum 제작본 있음(hardware_serbot_combined.png) — 캡처 2장 추가 편집 예정, 0811.docx 반영 확인 전
최종본
Figure 3. 데이터 수집 및 액션 기록 과정
§3 Collection of data
Figma 최종본 반영 완료(figure3_final.jpg) — (a)Experimental Setup+(b)Data Collection Pipeline 세로 병합, 화살표/STOP-injection 정정 완료. 오타 3곳(Joystic/fixedspeed/action 단수) 잔존
최종본
Table 2. Dataset composition
§4 Dataset
복원 확인 완료(항목/값 5행, bbox 주석 = bbox_dataset_v6_owl.json) — 수정 없음
컨펌전
Table 3. Action class distribution (신규, 8/11 요청)
§4 Dataset
내용 확정(FORWARD 46.03%, 8행), 0811.docx에 아직 삽입 안 됨
컨펌전
Table 4. Training status of pipeline components
§5.1 모듈 별 학습
text_proj 행 신규 추가(코드 확인: image_proj와 함께 학습, 배포엔 미사용) — 0811.docx에 아직 반영 안 됨
최종본
Figure 4. Stage 1/Stage 2 파이프라인 구조도
§5.2 학습 방법 설명
Figma 최종본 반영 완료(figure4_final.jpg) — G+V/V/V 삭제, Stage1/2 구분, image_proj+text_proj 병렬, Cosine/Softmax/CE Loss 3박스 전부 반영. "Slliding"→"Sliding" 오타만 잔존
컨펌전
Table 5. Stage 2 행동 헤드 학습 파라미터
§5.3 Hyperparameters
threshold 행 추가·class weight 46.03% 정정·bbox_scale 재검증(1.0/2.0/3.0 무차이, 삭제 고민 중) 확정, 0811.docx에 아직 삽입 안 됨
최종본
Table 6. 5경로 텍스트 대조학습 텍스트 문장 (신규 확인)
§5.4 image_proj training
0811.docx에 이미 정확히 삽입되어 있음 확인(5행, 프레임합 16,599 검산 일치) — 트래커에 새로 추가, 추가 작업 불필요
최종본
Figure 5. image_proj 학습 곡선
§5.4 image_proj training (구 VII 부록에서 본문으로 이동)
삽입 완료(1350×780px, "재학습"→"학습" 정정판) — 수정 없음. 위치가 §5.2/5.3 직후로 당겨짐(부록 삭제)
최종본
Figure 6. Action Head(MLP) 학습 곡선 (신규)
§5.4 직후 (image_proj 곡선과 대구)
Figure 5(image_proj)엔 학습곡선이 있는데 Action Head(MLP)엔 없다는 지적으로 신규 제작 — 실측 재학습(seed=0, 300ep, bbox_scale=3.0)으로 best_val_acc 74.04% 재현 확인, 과적합(epoch~25 이후 val loss 상승) 및 best checkpoint(epoch 225) 마킹 포함
컨펌전
Figure 7. 배포 헤드 val 혼동행렬
§5.5 val 혼동행렬 (구 VII 부록에서 본문으로 이동)
3단 방어 문단 + 실기 95/100 세션 실측(ROT_L/R 73회) 확정, 0811.docx에 아직 삽입 안 됨. Figure 6(신규) 바로 다음으로 위치 이동
최종본
§6 Deploy the trained model + Figure 8. 탑재 절차 구조도
§6
Figma 최종본 반영 완료(figure7_final.jpg) — EdgeGround-VLA→Edge Device(Orin NX+Dashboard 병렬)→Runtime Process→Robot Actuation, Client(Browser)↔Tailscale까지 전부 포함. 실물사진 2곳 모두 포함됨
Future Work 다섯째 항목의 존재하지 않는 "Table 5의 attention ablation 결과" 구절 삭제(번호 재정렬 후엔 아예 무의미해짐)
"3-DoF" / "3DoF" 표기 통일
§6 소제목 앞 stray "." 오타(".6. Deploy...") 제거
§3에 남은 placeholder 안내문("→ 여기에 그림1·그림2와 같은 위치에...") 삭제 — 그림은 이미 삽입됨
표/그림 번호 전체 재정렬 필요 (0811.docx 본문에 아직 미반영) — Table 1(경량모델비교) 삭제, Table(액션분포)·Table(5경로 문장) 신규 반영에 따라:
Table 2→1(LUT), Table 3→2(Dataset), 신규 액션분포=Table 3, Table 4(그대로, Training status), Table 5(그대로, 하이퍼파라미터), 5경로 문장 표=Table 6(현재 docx엔 "Table 8"로 잘못 표기됨),
Table 6(성공률)→7, Table 7(지연시간)→8 / Figure는 현재 docx의 "Figure 8"(image_proj 곡선)·"Fig 9"(혼동행렬)을 Figure 5·6으로, 기존 Figure 5(탑재절차)→7, Figure 6(추론파이프라인)→8, Figure 7(실험환경)→9로 재번호. 위 요약표는 이미 새 번호 기준으로 정리됨.
논문 수정사항 브리핑
EdgeGround-VLA 초안이 0805 → 0806으로 재수정되면서 나온 지적사항을
라운드별·카테고리별로 태그를 붙여 정리했습니다.
실제 docx는 직접 건드리지 않으므로, 이 페이지를 보면서 수동으로 반영·대조하시면 됩니다.
..._초안_0806.docx의 노란 하이라이트(제가 드린 답변을 직접 붙여넣으신 부분) 25개
문단을 전부 다시 뽑아 최신 상태와 대조했습니다. 아래 4곳은 이후 정정 사항(용어 교체·사실
정정)이 반영되지 않은 채로 남아 있습니다. docx는 저희가 직접 건드리지 않으니, 아래 "교체
문장"을 그대로 복사해서 해당 노란 부분에 덮어써 주세요.
① threshold 정탐률 오타 (95.3% → 94.9%) — 사실은 초고 자체 오타였음, 초고도 같이 고침
기존(노란 부분):
임계값 스윕 결과 0.25에서 정탐률 95.3%를 유지하며 목표 물체가 존재하지 않는 프레임에 대한 오탐률이 0%였고, 0.1에서는 오탐률이 74.7%로 증가해 물체 부재를 판정할 수 없었다.
교체 문장:
임계값 스윕 결과 0.25에서 정탐률 94.9%를 유지하며 목표 물체가 존재하지 않는 프레임에 대한 오탐률이 0%였고, 0.1에서는 오탐률이 74.7%로 증가해 물체 부재를 판정할 수 없었다.
학습 대상: Stage 1에서 image_proj(0.262M)를 방향 대조학습으로 학습·고정하고, Stage 2에서 그 위에 MLP 헤드(0.866M)만 학습 — 전체 학습 파라미터는 1.128M. OWL-v2·Kosmos-2 비전 타워는 두 단계 모두 frozen
근거: train_exp54_stage1_v2_frame_level.py가 image_proj를 AdamW로 직접
학습시킴을 코드로 확인(아래 정정 항목 참조). "유일한 학습 대상"이라는
서술은 Stage 2 기준으로만 맞고 전체 파이프라인 기준으로는 부정확.
④ (참고, 아직 급하지 않음) "Stage 1/Stage 2" 용어 충돌 + 체크포인트명 변경 예정
docx의 "Stage 1(오프라인, 1회) — 피처 캐쉬 생성 / Stage 2(반복) — 액션 헤드만 학습"은
exp73 액션 헤드 학습 파이프라인 내부의 2단계를 가리키는데, 이 세션에서 저희가
"Stage 1=image_proj 학습, Stage 2=행동 헤드 학습"이라는 다른 의미로 같은 용어를
써왔습니다. Stage 1 하이퍼파라미터 표까지 추가된 지금은 이름을
바꾸는 걸 더 권장합니다 — docx 쪽 "Stage 1(오프라인, 피처 캐싱) / Stage 2(반복,
헤드 학습)"을 "특징 캐싱 단계 / 헤드 학습 단계"로 바꾸면 충돌이 사라집니다
(결정만 해주시면 반영).
✅ 체크포인트명 교체 완료
"stage1_v2_projs.pt"가 나오던 2곳(1.1절 표, 6절 배포 문단) 전부
stage1_v3_5cls_owl_projs.pt로 교체 완료(docx 직접 수정, LibreOffice 변환으로
파일 무결성 확인).
⑤ 신규 콘텐츠 — docx에 아직 없음 (복붙용)
교정이 아니라 새로
추가된 내용이라, 어디에 넣을지는 문맥을 보고 직접 배치해주세요.
1) 실기 재검증 결과 (5.3절 "실기 결과" 자리) —
100회 실기
테스트(5개 시작 위치 × 20회)의 목표 도달 성공률은 95/100(95.0%)이다. 위치별 분해는 중앙
100%(20/20)·강좌 95%(19/20)·약좌 95%(19/20)·강우 95%(19/20)·약우 90%(18/20)로, 시작
위치 간 성능이 대체로 균일하다. episode_log.csv 100행을 runtime_config의 체크포인트
경로 기준으로 직접 재확인해 값을 검증했다.
§58 "8클래스→3자유도 변환" 답변 자리 — stage2_v2_inference_server.py의
실제 ACTION_3D 딕셔너리 값 그대로 표로 삽입 완료(0807_A docx)
✅
Stage 2 학습 파라미터 (window/bbox_scale/num_classes/optimizer=AdamW/epochs/scheduler/class weight)
표 1개
§129-134 "학습 파라미터" 나열 문단 바로 다음 — 표 삽입 완료(0807_A docx), 중복 서술 문단 삭제
✅
조이스틱 데이터 수집 + 액션 기록 과정
그림 2개 (신규 제작 + soda 제공)
§83-85 데이터 수집 파이프라인 자리 — ① 실제 H5 프레임(strong_right_right_curve ep.)+WASD 매핑,
② soda 제공 비동기 파이프라인 구조도(publish_and_move()/on_command() 훅, 2026-08-08).
둘 다 0807_B docx 삽입 완료
조이스틱(DragonRise, 25Hz pygame 폴링)과 카메라(10Hz, 독립 스레드)가 완전히 비동기로 동작 —
ctrl.publish_and_move() 호출이 CAN bus 구동과 on_command() 기록 훅을 동시에 트리거하고,
그 순간 카메라의 최신 프레임을 끌어와 짝지어 H5에 저장함(STOP 프레임 중복 억제, 종료 시 STOP×5 합성).
soda가 mona_dashboard.py/gradio_data_collector.py 실제 구현을 근거로 제작(commit 1574635d,
inference-integration·monavla-driving 양쪽 push 완료). 위 사진 기반 그림과 함께 §83-85 자리에 배치.
배포 중이던 image_proj(stage1_v2_projs.pt, 2026-05-21·150ep·HSV 라벨)가
액션 헤드(225ep)와 세대가 다르다는 걸 발견해 학습·검증·배포 전환까지 완료. 계획:
plan_20260806.
최종 결론(2026-08-07) — 배포 전환 완료. 오프라인 지표만으로는
옵션A(실기 실패)·옵션B(val_acc -4%p)가 모두 나빠 보였으나, 실제 100건 실기 재검증에서
95/100 성공(구버전 89/100 대비 개선, 특히 좌측 80%→95%)으로 확인 — go.sh·
DEFAULT_STAGE1을 신버전으로 전환함. 오프라인 지표만으로 배포 여부를 단정하면 안
된다는 CH64의 교훈이 다시 확인된 사례.
image_proj를 5-class(강좌/약좌/중앙/약우/강우) 구조로, 225ep(OWL-v2 라벨) 데이터셋으로 새로 학습 완료.
train_acc
val_acc
비고
배포 중인 학습본(5-class, 225ep, OWL-v2)
96.10%
94.09%
2026-08-07 학습, gap +2.01%p(정상)
Step 3(오프라인) → Step 5(실기) 순서로 검증:
단계
결과
Step 3-A — 기존 헤드 그대로 + 새 image_proj (오프라인/실기 둘 다 확인)
soda 실기에서 실패 — 신구 image_proj 임베딩
코사인 유사도 0.058(거의 직교). 같은 프레임(weak_left, cx=0.222)에
구버전=LEFT(정답에 가까움) vs 신버전=STOP 예측 — 분포 밖(OOD) 붕괴.
이 조합은 실제로 못 씀 — 헤드도 반드시 같이 학습해야 함

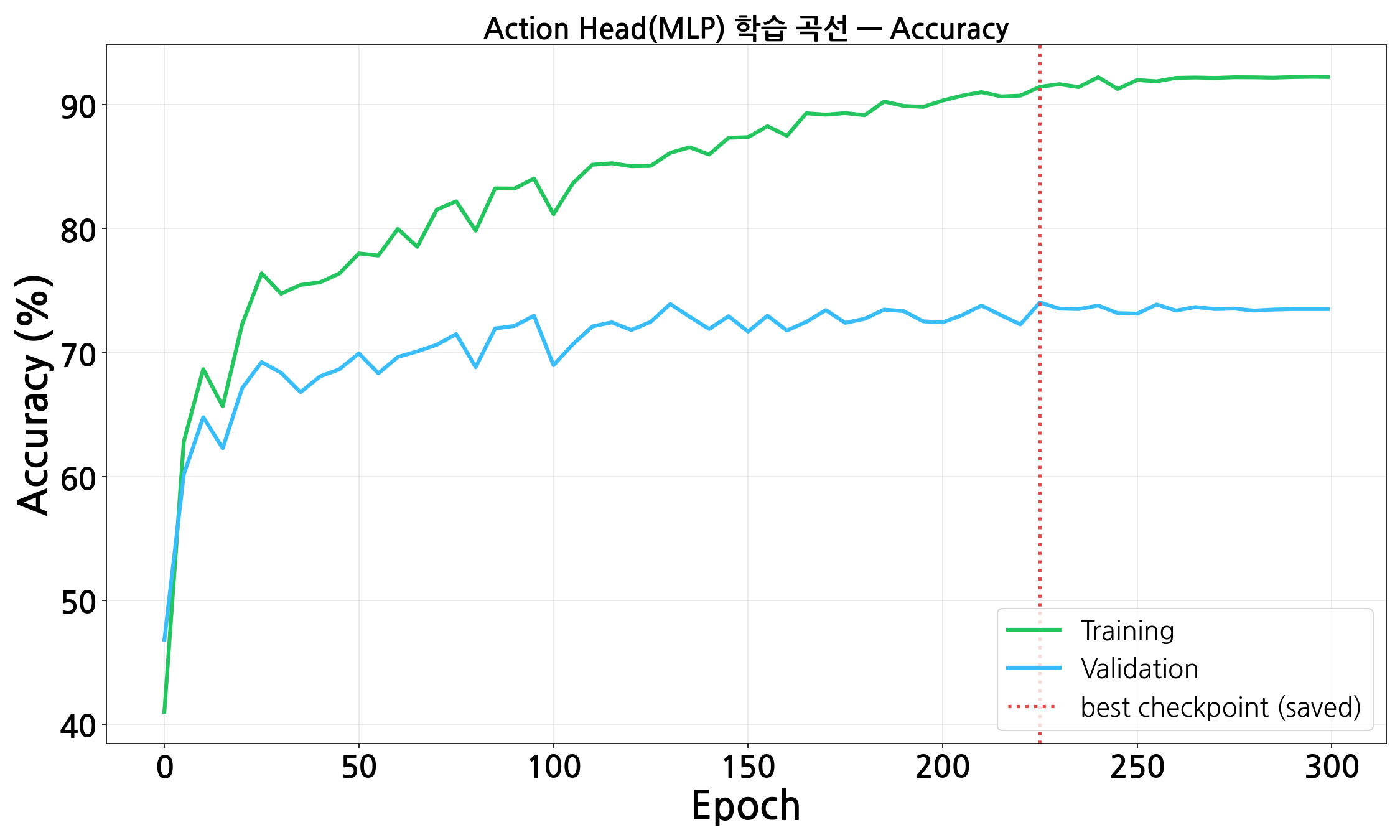

Step 3-B — 새 image_proj 위에서 헤드 학습(3-seed, 오프라인 val_acc)
val_acc mean 73.8%(best 74.1%) —
구버전 기준(owl/v6/mlp, 3-seed) mean 77.74%(best 78.0%) 대비 약 4%p 낮음.
오프라인만 보면 배포 근거 부족해 보였음
Step 5 — Step 3-B 체크포인트로 soda 100건 실기 재검증
95/100 성공 — 강좌 19/20(95%)·
약좌 19/20(95%)·강우 19/20(95%)·약우 18/20(90%)·중앙 20/20(100%). 구버전 89/100 대비
전체 개선, 특히 좌측이 80%→95%로 확실히 개선. minum이
episode_log.csv 100행을 runtime_config 기준으로 직접
재검증(soda 보고와 일치)
최종 결론:
오프라인 val_acc 하락(-4%p)이 실기 성능 하락을 의미하지 않았음 — 오히려 실기에서는 개선.
배포 전환 완료(go.sh의 S1_PT/S2_PT,
stage2_v2_inference_server.py의 DEFAULT_STAGE1). 구버전은
runs/v5_nav/mlp/shared/stage1_v2_projs.pt에 그대로 보존(롤백용).
좌우 비대칭 발견 — Stage 1 오프라인 혼동행렬에서는 weak_left가 약함(88.0%,
strong_left로 32개 오분류)·strong_right가 약함(90.3%)으로 나왔지만, 실기에서는 오히려
좌측 전체(강좌·약좌)가 개선됨 — 오프라인 방향별 혼동과 실기 좌우 성능이 직결되지 않음을
보여주는 또 다른 사례.
30 epoch 수렴 곡선(94.09%) —
train_stage1_v3_5cls_owl.log에서 그대로 뽑은 것, 새 학습/테스트 없음.
2026-08-07 결정 — old/new 비교 막대그래프(위치별·클래스별)는
"학습 전" 프레이밍 자체가 불필요하다는 판단으로 전부 제거하고 현재 배포 상태
단독 서술로 통일(파일은 docs/v5/figures/에 보존, 참조만 안 함).
단, 0807 초고(paper 본문)에는 구버전이 HSV 휴리스틱 라벨
기반이라는 사실이 드러나 불필요한 의문을 살 수 있어 이 두 비교 그림은 넣지 않고, 이 페이지
(내부 추적용)에만 유지함.
MobileNetV3-S(0.93M)가 Kosmos-2(303.2M)보다 327배 작으면서 cx 회귀
오차는 0.03%p밖에 차이 안 남(0.214% vs 0.186%, 동일 헤드·동일 split, 6개 백본 비교).
이번 학습과 무관하게 CH67에서 이미 측정돼 있었으나 논문에 반영 안 돼 있던 것을 발굴 —
"경량화" 논문 서사에 직접 부합하는 정식 ablation(애드혹 비교 아님).
EdgeGround-VLA_..._초안_0805.docx 전수 추출(빨간 run 120개 · 25개 단락) 기준.
전체 8개 절 중 6.Deploy 절만 로봇 담당자 확인 필요로 남기고 나머지는 초고 완성.
FIGURE 구조도 — 3개
F1. 모델 파이프라인 구조도
위치: 1. Model Architecture · 요구원문 01 대응
260차원 규격(bbox 4ch + vision 256ch)을 반영한 논문용 벡터로 재작성.
학습/동결/미사용 3색 범례, 언어 디코더 1.361B 미사용 분리 표기.
08/06 추가 수정 — 실선을 프레임 특징 벡터(260차원)
까지로 한정하고 이후 구간(슬라이딩 윈도우→정책→8클래스 로짓)은 점선+배경 패널로 구분,
Service Control 표기를 제거하고 초록색 x, y, z (3-DoF) / ACTION_3D
룩업(LUT) 블록으로 교체.
🖼 PNG 보기 ·
PDF ·
SVG
grounding_skip_n=3 주기(호출1: OWL+Kosmos, 호출2·3: Kosmos만) → class no → x,y,z → CAN → MCU.
상단에 추론 제어 파라미터 요약 패널(threshold·skip_n·콜드스타트가드·회전규칙) 통합.
08/06 재확인 — 원문 "순서도로 표현" 요구(카메라 입력→AI 모델→
8클래스 로짓→3-DoF 변환→CAN→MCU→바퀴 구동 전체 검토)를 이 도표가 이미 1:1로 충족함.
추가 수정 — 추론 제어 파라미터 요약 패널에
stop_mode 관련 사실을 정확히 구분해 명시: 실제
실행/실험은 learned(실행 스크립트 go.sh·gradio_hub.py가
VLA_STOP_MODE=learned로 명시 오버라이드), 코드 인자 자체의 기본값만
proximity. model_architecture_brief.html 4절 표에 있던
중복·상충 행(force_reground_on_miss·연속회전차단 중복)도 함께 정리.
(1차 수정에서 "기본값 proximity가 실제 설정"이라고 잘못
적었다가 재수정함) 🖼 PNG 보기 ·
PDF ·
SVG
CAN 버스(can0, 500kbps) 실존을 코드로 확인 후 반영(omni_drive_node.py의
Psd(dev="can0"), vla_control_utils.py의 pop.driving.Driving()).
08/06 재확인 — 0806 red 항목 중 "Serbot II 로봇 보드 구성 —
Jetson과 바퀴 제어 보드가 CAN으로 연결된 그림"은 0805에서 이미 반영된 F3와 동일 요구라
추가 수정 불필요.
🖼 PNG 보기 ·
PDF ·
SVG
실제 figures/*.svg 원본 텍스트를 그대로 불러와 편집합니다 — F1의 박스/화살표/
범례 좌표를 직접 손으로 잡은 그 파일입니다. 왼쪽에서 텍스트나 좌표(x="..",
y="..")를 고치면 오른쪽 미리보기가 즉시 갱신됩니다.
"✅ 반영"을 누르면 실제
docs/v5/figures/*.svg 파일에 즉시 저장되고 PNG/PDF도 자동 재생성되어,
이 페이지·워크리스트·초고에 박혀 있는 이미지가 실시간으로 바뀝니다
(아래 각 F 카드와 초고·워크리스트의 해당 위치에 "최근 수정" 시각이 함께 표시됩니다).
"⬇ SVG 다운로드"는 파일로만 저장하고 싶을 때 씁니다.
새로고침해도 편집 중이던 내용이 유지됩니다 —
"반영"을 누르기 전이라도 입력이 브라우저에 임시 저장되고, 마지막으로 열어둔 탭도 기억합니다.
?fig=F2처럼 주소 끝에 붙이면 그 탭으로 바로 열립니다.
✏️ 머메이드 스케치 에디터 (레이아웃 아이디어용)
왼쪽 텍스트를 고치면 오른쪽이 자동으로 다시 그려집니다. 렌더링된 박스는
마우스로 드래그해서 위치를 옮길 수 있습니다(스케치용 — 화살표는 자동으로
따라오지 않으니 레이아웃 확인용으로만 쓰세요). 텍스트 자체를 고치는 게 실제 반영 방법입니다.
model_architecture_brief.html의 다이어그램과 동일한 소스로 시작합니다.
입력 후 0.5초 뒤 자동 재렌더
FACT-FIX 사실오류 정정
1.2/1.3절 — 헤드 입력 차원·구조
위치: 1.2 Feature Fusion / 1.3 Lightweight MLP Action Head
F4. CH64 64-12 cadence-aligned 그래프 — 2026-08-07 논문에서 제외 결정
baseline 7.1%→stride5 24.2%→cadence-aligned 다수결 28.3%(3seed). 배포 전환 전에는
원본 그림을 그대로 재사용해 초고에 넣어뒀으나,
image_proj 학습·배포 전환 이후 이 3단 비교는 구버전 학습방식
(`exp73_held_aware_train.py`) 기준이라 최종 배포 모델과 직결되지 않는 내부 실험 근거로 판단해
초고·워크리스트에서 삭제. 재측정하려면 옛 학습방식을 신버전 image_proj 위에서 다시
돌려야 해서 들이는 비용 대비 논문 기여가 낮음.
현재 배포 헤드 기준 Val 혼동행렬
acc 52.5%(n=501, 단일 체크포인트 seed0).
⚠️ 방법론 각주: 이 평가는 cadence-aligned(stride=5
다수결) 방식으로 라벨을 만드는데, 배포된 헤드는 그 방식이 아니라 일반(stride=1)
윈도우로 학습됐다(`train_exp73_stage1v3_heads.py`) — 채점 방식 자체가 안 맞는다.
실기 검증은 95/100 성공(F8 참조)으로, 오프라인 cadence-aligned 평가와
실기 성능이 여기서도 직결되지 않음을 보여주는 사례.
실제 학습에 쓴 V6 데이터셋(bbox_dataset_v6_owl.json, 225ep)의 원본
H5에서 방향별(강좌·약좌·중앙·약우·강우) 대표 프레임을 직접 추출 — 별도 촬영이 아니라
실제 학습 데이터 그 자체. 어안렌즈 왜곡·바닥 그리드·바구니 위치 변화가
그대로 보임.
색상 채널 버그 발견·수정 — V6 raw H5는 BGR로
저장되어 있어(gen_v6_owl_annotation.py·train_exp73_trackA_heads.py
"colorfixed 규격"에서 확인) 최초 추출본은 반전 없이 뽑아 실제 학습 조건과 다른 색이었음.
[:, :, ::-1] BGR→RGB 반전을 적용해 재생성 —
버그판/수정판 나란히 비교.
파이프라인 자체는 존재·동작하나, 내보낸 것은 420ep(레거시 240 포함,
trackF 45 누락)로 실제 학습에 쓴 225ep와 불일치. "구축은 맞으나 재내보내기 필요"가 정확한 답.
사용자 결정(2026-08-06) — 논문 제출에 필수는 아니라 이번 라운드에서는 제외.
📋 docx 노란부분 최신화 배너 신설. 0806 docx의 노란 하이라이트
(사용자가 직접 붙여넣은 답변) 25개 문단을 전부 재추출해 대조 — ① threshold 95.3%→94.9%
(원인 추적 결과 우리 초고 자체의 오타였음, redfill_draft_0805.md·
paper_redfill_worklist.html 3곳도 함께 정정) ② hold-aware→cadence-aligned +
Adam→AdamW(2문단) ③ "MLP 헤드 0.866M만"→Stage1+Stage2(1.128M) 정정 ④ Stage1/Stage2 용어
충돌 참고사항. 복사해서 바로 붙여넣을 수 있는 교체 문장 전부 포함.
2026-08-07 · "학습 전/후" 비교 프레이밍 전면 제거 (사용자 지시)
"학습 전 아이디어가 안 좋다"는 지적으로 old-vs-new 비교 서술·그래프를 전부 제거하고
현재 배포 상태 단독 서술로 통일. 0807 초고(.md/.html 둘 다): "구버전
77.7%/89/100 대비" 등 비교 문구 전부 삭제, 배포 체크포인트 표에서 구버전 행 제거,
"생략 결정" 항목에서 old confusion matrix 언급 삭제. 워크리스트: 액션플랜 7번 주석에서
"89/100→95/100" 화살표 표기를 "현재 95/100"으로 단순화. 브리핑 F5/F6 카드: 구버전
혼동행렬(74.98%/LEFT42%) 이미지·수치 전부 삭제하고 현재(52.5%) 단독 서술. F8 카드:
old/new 비교 막대그래프 2종(위치별·클래스별) 제거, 학습 곡선만 유지(파일 자체는
docs/v5/figures/에 보존, 참조만 뺌). model_architecture_brief.html은
이전 패스에서 이미 정리돼 있어 추가 수정 없음.
2026-08-07 · VLA_OWLV2_THRESH=0.20 확정 — soda 회신 반영
go.sh에 셸 export가 없어 실제 운영값이 0.20인지 불확실했던 항목을
soda(실기 담당자)에 확인 요청 → 0.20 확정, 재검토
불필요로 회신 받음. 메커니즘: stage2_v2_inference_server.py의
_restore_runtime_state_env()가 기동 시 logs/stage2_runtime_state.json
(2026-07-30 0.25→0.20 변경 후 영구 저장)을 읽어 Python 내부에서 직접
os.environ["VLA_OWLV2_THRESH"]="0.2" 설정 — 셸 export가 아니라
/proc/PID/environ으로는 안 보였던 것. 그라운더 캐싱 없음·저장/사용 동일
소스·API 오버라이드 불가·프로세스-코드 버전 일치·2026-08-07 101건 로그 전수 0.2 일치까지
6단계로 재점검. 초고(redfill_draft_0805.md "검증 완료된 것" 신설)·워크리스트
검증상태 박스 초록색으로 갱신. 원본 회신:
DATASET_V6_STATUS.md 2026-08-07 항목.
2026-08-07 · F5/F6 재확인 — 전부 정확, 0807 초고 링크 누락만 수정
F5(threshold 94.9%/0%, 97.2%/12.7%)·F6(신버전 52.5%, ROT_L 0.82%·ROT_R 0.89%) 전부
원본 데이터(plot_grounding_success_curve.py 재실행,
bbox_dataset_v6_owl.json 클래스 분포 직접 집계)와 대조해 정확함을 재확인 —
수정할 값 없음. 카드에 0807 초고 링크만
누락돼 있어 추가(0805 링크와 함께 병기).
2026-08-07 · F3 재점검 — image_proj 배포 정보 추가(그 외 이상 없음)
F3(hardware_architecture.svg)를 현재 기준으로 줄 단위 재검토 —
OWL-v2/Kosmos-2 파라미터·grounding_skip_n·CAN 사양·Stage1/Stage2 학습 구분 등
나머지는 전부 정확해 변경 없음. image_proj → 256채널 줄에만
(5-class·08/07 배포)를 추가해 F1과 표기를 맞춤. 재렌더·시각 확인 완료.
F1/F2/F3 SVG 원본을 현재 기준으로 재점검 — F1에 "병치"·"서빙 제어"가 용어
교체 스윕에서 누락돼 있던 것 발견(결합/추론 제어로 수정), F2 요약 패널에
"owlv2_thresh old = 0.20(optimal)"라는 깨진
문구 발견(과거 직접 편집 중 손상된 것으로 추정) — "코드 기본 0.25 / 운영 0.20"
으로 복원. F1의 image_proj 박스에 (5-class·08/07) 배포 정보 추가.
F3는 이상 없음 확인. 전부 재렌더 후 시각 검증 완료.
2026-08-07 · HSV 비교 제거 + F9 백본 효율성 ablation 신설
사용자 지적 — 구버전 image_proj가 HSV 색상 휴리스틱 라벨로 학습됐다는 사실을 0807
초고 본문에 노출하면 "왜 그런 방식을 썼냐"는 불필요한 의문을 살 수 있음. 0807
초고에서 HSV 언급·구버전 대비 막대그래프 2종(위치별·클래스별) 전부 제거하고
신버전 단독 결과로 재작성(비교 그림은 이 페이지 F8 카드에만 내부 추적용으로 유지).
대신 F9 — 비전 백본 파라미터 효율성 ablation을 신설: CH67에서 이미
측정됐던 6개 백본(MobileNetV3-S~SigLIP-400M) cx 회귀 비교를 발굴, MobileNetV3-S가
Kosmos-2보다 327배 작으면서 오차 0.03%p 차이라는 "경량화" 논문에 직결되는 정식
ablation을 0807 초고에 추가. KPI 6→7.
2026-08-07 · 학습쪽 신규 그래프 3종 추가
기존 로그만으로(새 학습/테스트 없이) 3개 그래프 신설 — ①
perclass_acc_comparison.png(클래스별 정확도 old/new, LEFT +24.4%p 개선·
ROT_L/R 하락 정직하게 병기). F8 카드와 0807 초고에 반영.
2026-08-07 · 0807 라운드 초고 신설 — 주행 테스트 이후 내용 분리
📄 0807 초고를 별도 파일로 신설 — 0805/0806(교수님
docx 대응)과 구분해 실기 100건 재검증 이후 확정된 내용만 담음:
image_proj 학습 경위, 실기 95/100 결과, val 혼동행렬 방법론 주의, 배포 체크포인트
이력, F4 제외 결정. 0805 초고와 동일한 사이드바·스크롤스파이 형식.
F4(CH64 64-12 3단 비교)는 신버전 image_proj 위에서 재측정하려면 옛 학습방식
(exp73_held_aware_train.py)을 통째로 다시 돌려야 해서 비용 대비 기여가
낮다고 판단, 초고·워크리스트에서 완전히 삭제(이 페이지의 F4 카드는
경위 기록용으로만 남기고 PENDING 처리, KPI 7→6). F5/F6은 구버전(74.98%±0.52%p, LEFT 42%)
옆에 신버전(52.5%, `confusion_matrix_stage1v3.png`, 근거:
logs/eval_confusion_matrix_stage1v3.log)을 나란히 배치 —
낮아 보이는 수치는 신버전 헤드가 cadence-aligned가 아니라 일반 윈도우로 학습됐기 때문이라는
방법론 각주 포함(실기는 95/100으로 정상). 배너·changelog 동기화.
2026-08-07 · image_proj Stage 1 학습 곡선 그림 추가
"학습/추론 관련 그림이 더 필요한가" 점검 결과, Stage 1(image_proj) 학습 과정 자체를
보여주는 그림이 없었음을 발견 — logs/train_stage1_v3_5cls_owl.log의
30 epoch val_acc를 그대로 플롯(새 학습 없이 기존 로그만 사용).
62%까지 일시 하락 후 94.09%로 수렴하는 곡선 확인. 초고 1.2절(Stage 1 하이퍼파라미터
표 바로 아래)에 배치, revision_briefing 복붙 목록에도 추가.
2026-08-07 · OWL-v2/Kosmos-2 인코더 비교표 + docx 체크포인트명 직접 수정
1.1절에 OWL-v2 vs Kosmos-2 비교표 신설(파라미터·지연·호출주기·프롬프트 의존성 —
지연 비대칭 1901.7ms vs 54ms이 1.4절 호출주기 설계의 근거임을 명시). docx의
stage1_v2_projs.pt 2곳(1.1절 표·6절 배포 문단)을
stage1_v3_5cls_owl_projs.pt로 직접 수정(LibreOffice 변환으로 무결성
확인). 아직 docx에 없는 신규 콘텐츠 3개(95/100 실기결과·Stage1 하이퍼파라미터·인코더
비교표)는 F8 카드 하단에 복붙용 블록으로 정리.
2026-08-07 · Stage 1 하이퍼파라미터 표 신설 + 잔여 배너 항목 정리
"학습되는 건 헤드뿐"이라던 옛 표현이 하이퍼파라미터 표 안에도 남아있던 걸 발견해 정정,
image_proj(Stage 1) 자체의 학습 하이퍼파라미터가 초고 어디에도 없었음을
확인해 신설(epochs 30·batch 16·lr 3e-4·AdamW·5-class weight — 로그 그대로, 새 실험 없음).
초고 1.2절·model_architecture_brief.html 양쪽에 "Stage 1(사전학습)/Stage 2(행동헤드)"로
표를 분리 배치. 겸사겸사 배너의 "PNG는 구버전" 항목이 이미 해결된 걸 확인해 F6·F1캡션·
배포이력표 상태를 전부 ✅ 완료로 갱신 — 이제 배너에 남은 미완료는 F4(제외 결정) 하나뿐.
2026-08-07 · F6·89/100 실측 데이터로 갱신 (F4는 미착수 유지)
image_proj 학습·soda 100건 재검증(95/100) 완료를 반영해 초고·워크리스트·
model_architecture_brief 3곳 갱신. F6: val_acc 74.98%→73.85%,
LEFT 42%→66.7%(개선), ROT_L/R 하락(표본 적어 주의) — exp73_stage1v3_trackA_heads.json
근거, PNG 이미지는 아직 미재생성. 89/100→95/100: 위치별
중앙100%·강좌95%·약좌95%·강우95%·약우90% — episode_log.csv 100행 독립검증
완료. 워크리스트의 "미러증강이 89/100을 바꿀 유일한 후보"였던 옛 액션플랜도 "다른 경로
(image_proj)로 목표 달성"으로 주석 추가. F4(CH64 64-12
3단 비교)는 재측정 데이터가 없어 여전히 미착수.
2026-08-06 · 학습 후 교체 필요 항목 메모 추가
⚠️ 학습 진행 중 — 완료되면 교체 필요 배너 신설(페이지 최상단).
image_proj 5-class 학습이 끝나면 F6 혼동행렬·F4 CH64 64-12 표·89/100 실기 수치·F1 캡션·
model_architecture_brief 배포이력 표 5개를 다시 뽑아야 함을 우선도별로 정리.
F5/F2/F3/F7은 image_proj와 무관해 교체 불필요임도 명시.
2026-08-06 · LeRobot 재내보내기 항목 제외 (필수 아님)
"LeRobot 내보내기 파이프라인 재구축 필요" 항목은 논문 제출에 필수가 아니라는 사용자
판단으로 이번 라운드에서 제외(PENDING 표시로 유지, 완전 삭제는 아님).
2026-08-06 · F7 색상 채널 버그 발견·수정 (BGR→RGB)
F7 최초 추출본이 V6 raw H5의 BGR 저장을 반영하지 않아 실제 학습 색과 다르게 뽑혔음을
발견 — gen_v6_owl_annotation.py·train_exp73_trackA_heads.py
("colorfixed 규격")가 전부 [:, :, ::-1] 반전을 쓴다는 근거로 확인.
F7 이미지 재생성 + 버그판/수정판 비교 페이지
신설. 같은 버그가 진행 중이던 image_proj 5-class 학습
스크립트(train_stage1_v3_5cls_owl.py)에도 있어 중단 후 수정, 재시작함
— 발견이 늦었으면 실제 배포 조건과 다른 색으로 학습될 뻔함.
2026-08-06 · F7 완료 — V6 실제 학습 데이터에서 방향별 프레임 추출
보류였던 F7을 실제 학습에 쓴 bbox_dataset_v6_owl.json(225ep) H5에서 방향별
(강좌/약좌/중앙/약우/강우) 대표 프레임을 직접 뽑아 완료. 별도 촬영이 아니라 실제 학습
데이터 그 자체. 신규 파일은 docs/v5/figures/가 아니라
docs/v6/figures/에 분리 배치(V6 전용 자료라 명확히 구분).
PENDING에서 FIGURE로 이동, KPI 6→7·보류 1→0 갱신.
⚠️ 원본 데이터 폴더(ROS_action/mobile_vla_dataset_v5/)는 V5·V6 에피소드가
섞여 있고 188개 파일이 절대경로로 참조하고 있어 이름은 그대로 유지
(리네임 시 전부 깨짐 확인) — 새로 만드는 자료만 docs/v6/로 분리.
2026-08-07 · 용어집 권장 5건 일괄 교체 (Kiwi drive 제외)
용어집 🌐 VLA논문대비 섹션 권장대로 진행: 병치→결합,
고정 룩업(테이블)→룩업(LUT), 다수결 라벨→majority-vote 라벨,
서빙 제어→추론 제어(F2 SVG 패널 제목 포함, "1.4 Serving Control" 영문
절 제목은 원문 유지), 재그라운딩→재검출로 통일(단 research_story.html의
"줌 재그라운딩"은 CH50 계열 별도 기법명이라 그대로 둠). 초고·워크리스트·브리핑·
model_architecture_brief·research_story·owlv2_grounder_brief·paper_redfill_verifiable·
index.html 8개 파일 전체 반영, div 균형 검증 완료. "Kiwi drive"는 사용자 지시로 유지,
cx, cy, area는 표준 영문(bbox centroid·normalized area)을 초고 첫 등장부에
병기.
2026-08-06 · 용어 교체 — arm → 실험 조건(condition)
split_seed=42 설명에 쓰인 "실험 arm"이 RoboVLMs류 코드베이스에서 온 표현으로 보이고,
실제 체크포인트 메타데이터 필드명("arm": "v6_mirroraug")과 같은 문자열이라
논문 서술에서만 "실험 조건(condition)"으로 교체
(초고 3곳·워크리스트 2곳). 코드/체크포인트의 실제 필드명은 통신 프로토콜에 영향
있어 그대로 유지 — worklist의 JSON 예시 인용 부분은 실제 값이라 손대지 않음.
용어집에 항목 추가.
2026-08-06 · 용어 교체 — hold-aware → cadence-aligned
"hold-aware"가 "정지/보류"로 오독되기 쉽다는 지적으로 논문 노출 문서(초고·워크리스트·
model_architecture_brief·F2·F4·용어집) 전체에서 cadence-aligned로 교체.
코드/체크포인트 내부 명칭(hold_aware/held_aware)은 그대로 두고
첫 등장 시 각주로 대응 관계만 명시.
2026-08-06 · 정정 — image_proj도 학습 대상이었음 ("유일한 학습 대상=행동헤드" 오류)
사용자 질문("이것도 학습에 포함된거 아니야?")으로 코드 재확인 —
"학습되는 구성요소는 행동 헤드뿐"이라는 서술이 부정확했음을
확인. scripts/train_exp54_stage1_v2_frame_level.py가 image_proj
(0.262M)를 방향 텍스트 앵커 대조학습으로 실제 학습시키고(AdamW·30epoch), Stage 2
진입 시에만 그 가중치를 불러와 동결함(stage2_v2_inference_server.py).
즉 학습은 Stage 1(image_proj 0.262M) + Stage 2(행동헤드 0.866M) = 총 1.128M이고
"Stage 2 학습 대상"이라는 표현으로 전부 정정. 영향 범위 6곳: 초고, 워크리스트(×2),
model_architecture_brief.html(mermaid·표·범례 ×4, 기존에도 서로 다른 절끼리 상충된 서술이
있었음), revision_briefing 머메이드 사본, F1·F3 SVG 도표.
2026-08-06 · 용어집 신설
📖 용어집 페이지 신설. 초고·워크리스트 전체에서
실제 사용 빈도를 뽑아 4갈래로 분류: 🔴 대체 권장(병치→결합, 다수결 라벨→majority-vote 등)
· 🟡 표기 통일 필요(재그라운딩/재검출, 서빙제어/제어계층/추론제어 혼용) ·
🟣 신조어(cadence-aligned 등, 첫 등장 시 정의 필요) · 🟢 유지(zero-shot·frozen·grounding 등
이미 표준). 최종 채택 여부는 확인 후 반영 예정.
2026-08-07 · 배포 전환 완료 — 실기 95/100(좌측 80%→95%), 이전 판단 철회
바로 아래 항목("배포 보류 결정")은 오프라인 지표만으로 내린
성급한 결론이었음 — CH64에서 이미 확인된 원칙을 어겼음. soda가 Step3-B
체크포인트로 100건 실기 재검증을 실제로 수행: 강좌 19/20·약좌 19/20·
강우 19/20·약우 18/20·중앙 20/20 = 95/100
(구버전 89/100 대비 개선, 좌측 80%→95%). minum이 episode_log.csv 100행을
runtime_config.stage1_path/checkpoint_path 기준으로 독립
재검증(soda 보고와 일치). go.sh의 S1_PT/S2_PT,
stage2_v2_inference_server.py의 DEFAULT_STAGE1을 신버전으로 전환 완료
(soda 원격 편집 — 전체 파일 덮어쓰기 실수로 soda 커스터마이징 124줄을 날릴 뻔했다가
git checkout으로 즉시 복구 후 필요한 3줄만 정확히 재수정). 구버전은
runs/v5_nav/mlp/shared/stage1_v2_projs.pt에 보존(롤백 가능).
F4·F6·89/100은 이제 실제로 갱신이 필요한 상태 — 다음 작업으로 진행 예정.
2026-08-07 · Step 3 결과 — 신규 image_proj 배포 보류 결정
Stage 2 A/B 검증 완료. 옵션A(기존 헤드+새 image_proj)는
soda 실기에서 신구 image_proj 코사인 유사도 0.058(거의 직교)로 임베딩 공간 불일치 확인 —
같은 weak_left 프레임에서 구버전=LEFT(정답) vs 신버전=STOP으로 붕괴.
옵션B(새 image_proj 위 헤드 학습, 3-seed)도
val_acc mean 73.8%(구버전 owl/v6/mlp 77.74% 대비 약 4%p 하락).
결론: 신버전 배포 근거 부족 — 배포 경로는 구버전 유지, Step 4/5 보류.
F4·F6·89/100은 계속 구버전 기준값이 최종값.
2026-08-07 · image_proj Stage 1 학습 완료 — F8 신설, soda 전송, 배포 후보 등록
5-class(강좌/약좌/중앙/약우/강우)·225ep·OWL-v2 라벨로 image_proj 학습 완료(val_acc 94.09%,
좌우 비대칭 혼동 발견 — weak_left 88.0% vs strong_right 90.3%). soda(~/vla/runs/v5_nav/mlp/stage1_v3_5cls/)로
체크포인트·스크립트·plan.md 전송 완료. F8 카드 신설,
model_architecture_brief.html에 "배포 후보" 표 별도 추가(실제 배포 이력과 분리).
F4·F6·89/100(높음 우선순위)은 Stage 2 학습·soda 좌측
실기 재검증 전까지 아직 옛 값 그대로임 — plan Step 3/5 완료 후 갱신 예정.
2026-08-06 · stop_mode 재정정 — 실제 실행은 learned가 맞았음
직전 수정에서 "코드 기본값 proximity가 실제 설정"이라고 적었는데
틀렸습니다 — scripts/run/go.sh·
scripts/gradio_hub.py(포트 8001) 둘 다 실행 시
VLA_STOP_MODE=learned로 명시 오버라이드하고 있어, 실기/실험에 쓴 실제 설정은
learned입니다. proximity는 코드
인자 자체의 기본값일 뿐 실행에 쓰인 적이 없습니다. F2 SVG·초고(`redfill_draft_0805.md`
회전제어 표)·model_architecture_brief.html 4절 표 3곳 모두 재수정.
2026-08-06 · F2 런타임 순서도 — 추론 제어 최신화 (1차, 이후 재정정됨)
figures/runtime_pipeline.svg 요약 패널에 stop_mode 관련 내용 추가.
force_reground_on_miss·연속회전차단 중복/상충 행 정리. 도표 높이
880→900, 패널 확장에 따라 하위 요소 전부 20px 시프트.
(stop_mode 값 자체는 아래 항목에서 재정정됨)
2026-08-06 · "✅ 반영" 버튼 추가 — 실시간 파일 저장 + 재생성
로컬 서버(utf8_server.py)에 POST /__save_svg 엔드포인트를 추가해
에디터에서 "✅ 반영"을 누르면 실제 docs/v5/figures/*.svg가 즉시 저장되고
cairosvg로 PNG/PDF도 자동 재생성됨. 이 페이지·워크리스트(a1)·초고(01절)의
이미지가 캐시버스팅으로 즉시 갱신되고, 각 위치에 "최근 수정" 시각이 함께 표시됨
(Last-Modified 헤더 기반). ⚠️ 이 저장은 로컬 파일 시스템에만 반영되며
git 커밋은 별도로 필요.
2026-08-06 · F1/F2/F3 원본 SVG 직접 편집 에디터 추가
🛠 원본 SVG 편집 섹션 신설 — 손으로 좌표 잡은 실제
figures/*.svg 파일을 fetch로 불러와 텍스트 편집 + 실시간 미리보기.
F1/F2/F3 탭 전환, "⬇ SVG 다운로드"로 수정본 저장 가능(브라우저는 로컬 파일을 직접
덮어쓸 수 없어 다운로드 후 전달받아 반영하는 방식). 이전 머메이드 에디터는 레이아웃
스케치용으로 유지.
2026-08-06 · 머메이드 라이브 에디터 추가
✏️ 구조도 직접 편집 섹션 신설. 왼쪽 텍스트를 고치면 0.5초 후
자동 재렌더, 렌더링된 박스는 드래그로 위치 조정 가능(스케치용 — 화살표는 자동 재배치
안 됨). model_architecture_brief.html과 동일한 소스로 시작.
2026-08-06 · F1~F6 전부 썸네일+원본 링크 추가, F2/F3 0806 재확인
F1~F6 각 카드에 docs/v5/figures/ 이미지를 직접 클릭 가능한 썸네일로 삽입
(PNG/PDF/SVG 링크 동반). F2(런타임 순서도)·F3(하드웨어 CAN 연결도)는 0806 red 항목과
대조해 추가 수정 불필요 확인(기존 도표가 이미 요구를
충족). F7(데이터수집 사진)은 보류 유지.
2026-08-06 · F1 구조도 실제 반영 — 실선/점선 경계 + x,y,z 출력
0806 피드백 2건을 figures/edgeground_vla_architecture.svg에 실제로 반영:
① 실선을 프레임 특징 벡터(260차원) 블록까지로 한정, 이후(슬라이딩 윈도우→정책→8클래스
로짓)는 점선+회색 배경 패널로 구분. ② Service Control 표기 제거, 초록색
x, y, z (3-DoF) / ACTION_3D 룩업(LUT) 블록 신설.
이 페이지 F1·worklist a1·
초고 01절 3곳 동시 반영, div 균형 검증 완료.
2026-08-06 · 목차 + 상호링크 추가
페이지 상단에 목차(목차→카테고리 앵커) 신설. 각 항목 카드에서
초고·문제/대응의
정확한 해당 위치로 바로 이동하는 링크 칩을 22개 항목에 추가. worklist에 원문 26번용
id="a26" 앵커 신설(기존엔 없었음).
2026-08-07 · 그래프 이미지 내 "재학습" 표기 정정
"🆕 신규 그래프(0807 초고 반영)" 섹션의 stage1_v3_training_curve.png와
F8 혼동행렬 stage1_v3_confusion.png 두 이미지의 matplotlib 제목에
"재학습"이 그대로 박혀 있던 것을 발견 — 이전 텍스트 스윕(재학습→학습)이 HTML만
대상으로 해서 이미지 픽셀 안의 글자는 놓쳤던 부분. 로그(train_stage1_v3_5cls_owl.log)
재플롯 및 scripts/plot_stage1_v3_confusion.py 제목 문자열 수정 후 재실행으로
두 PNG 모두 재생성, 0807_A docx에 임베드된 이미지 바이트도 직접 교체. F1/F2/F3/학습곡선(구)/threshold
곡선은 확인 결과 이미 깨끗함.
🗂 0811 Figure/Table 전체 본문 (체크리스트 클릭 시 여기로 이동)
왼쪽 체크리스트의 각 항목을 누르면 이 섹션의 해당 블록으로 이동합니다. 실제 이미지·표·설명을 그대로 볼 수 있습니다.
(삭제됨) Table 1. 네비게이션 특화 경량 모델 비교 — 0811 미팅에서 표 자체를 빼기로 확정(사용자 의도적 삭제, 트래커에서도 제거).
Figure 2. Serbot II 하드웨어 구성 (실물사진 + 보드 구성도, 통합) (최종본)
위치: §2 Hardware Platform
minum이 직접 제작한 통합 구성도. Top Board: 실물사진에 LiDAR(옵션)·카메라·7인치 터치 LCD·바스켓·3WD 옴니휠 블록·9축 센서·메인 프로세서 라벨 표시. Motor Board: Power Block(배터리 충전 컨트롤러·전원 분배)과 Motor Controller(ARM Cortex-M4, CAN FD 통신, 초음파/PSD 센서 제어)·Motor Driver 3ea 블록도. 기존 실물사진(구 그림1)과 하드웨어 구성도(구 F3)를 하나로 통합.
(08.11) "그름 변경 예정" / 사용자 메모: "건드릴거 없음 그림 2개 캡쳐해서 편집하시는걸로"
→ 수정사항: 다이어그램 자체는 변경 없음 — 기존 실물사진 2장을 캡쳐해 편집하는 방식으로만 마무리. (별도 재작업 불필요)

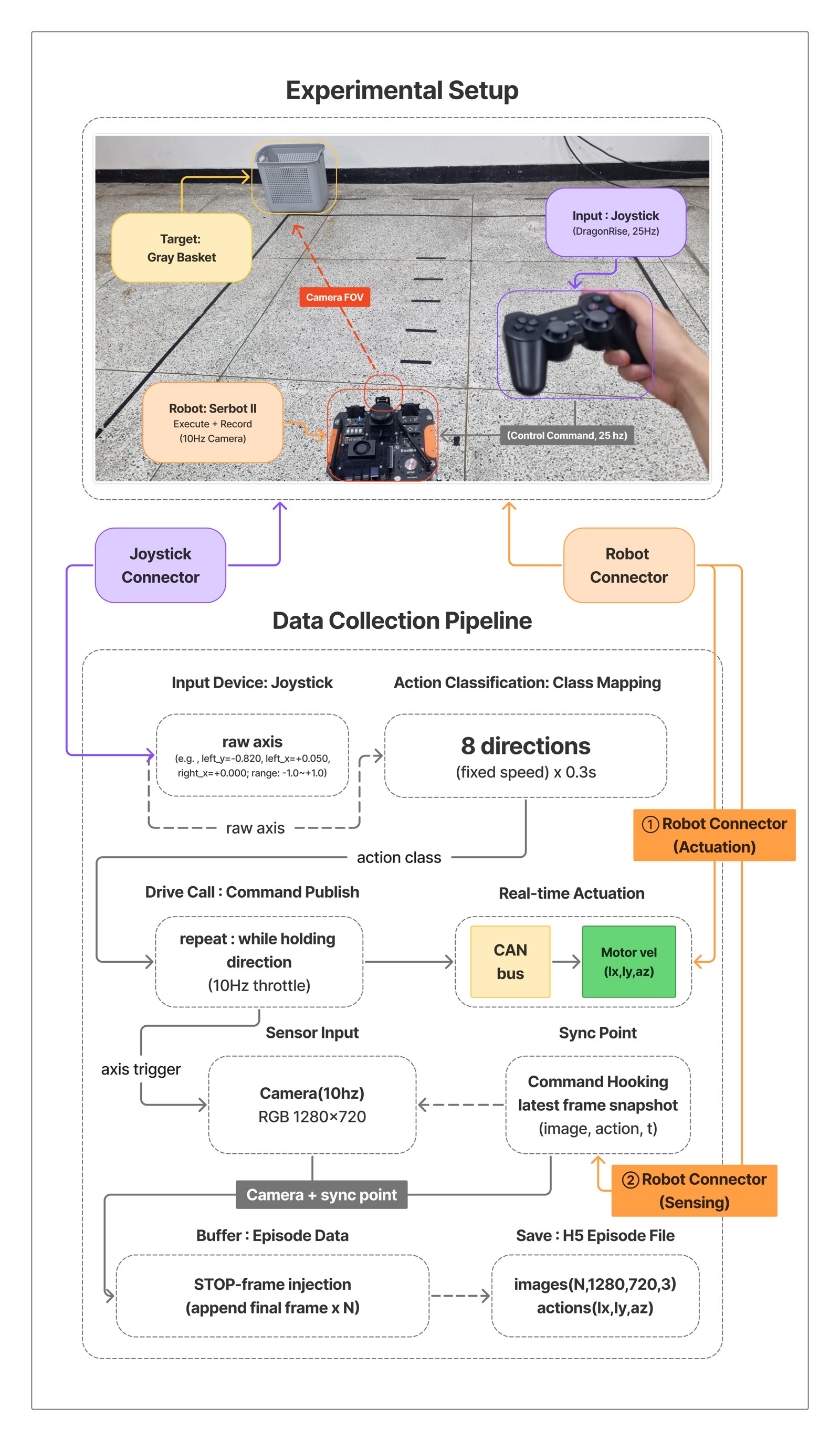

Figure 3. 데이터 수집 및 액션 기록 과정 (실사진 + 파이프라인 통합) (최종본 — Figma 완성본 반영)
위치: §3 Collection of data
minum이 Figma로 완성한 최종본(docs/01.paper/figure/figure 3_Collection of data.jpg). (a) Experimental Setup(실사진, 라벨링) + (b) Data Collection Pipeline(플로우차트)을 세로로 병합, 아래에서 정리한 화살표 보완·STOP-frame injection 정정·역할기반 커넥터 라벨(①Actuation②Sensing) 전부 반영됨.
✅ 지적한 오타 3건(Joystic→Joystick · fixedspeed→fixed speed · action→actions) 2026-08-16 수정 확인. 추가로 "Training Datasets" 라벨이 붙어 Stage 1 입력이 더 명확해짐.
남은 사소한 것: Hz 대소문자 혼용 — Camera(10hz)·(Control Command, 25 hz)는 소문자인데 (10Hz throttle)·(DragonRise, 25Hz)는 대문자. 제출 전 Hz로 통일 권장.
구 초안 이미지 (참고용, 접힘)
minum이 직접 제작한 통합 구성. (a) 로봇 온보드 카메라로 촬영한 실제 데이터 수집 장면 (b) 조이스틱(DragonRise, 25Hz)과 카메라(10Hz)가 완전히 비동기로 동작하는 파이프라인 — 구동 명령 발행이 CAN 구동과 명령 후킹을 동시에 트리거하고, 그 순간 최신 프레임을 끌어와 짝지어 H5로 저장. 기존 실사진(구 Figure 3)과 파이프라인 구조도(구 Figure 4)를 하나로 통합.
(08.11) "(8/11) 그림을 가로로 변경" (=세로로 진행하라는 의미, 확인 완료) / 사용자 메모: "데이터수집 장면 a는 뺄것 같음, 세로로 만들기 KCI논문 규격문제"
→ 1차 수정사항(폐기됨): 처음엔 (a) 실사진 패널을 제거하고 (b) 파이프라인 구조도만 남기기로 했었으나, 실물사진에 요소별 라벨(조이스틱/로봇/타겟)을 붙인 초안(draft2)이 나오면서 방침이 뒤집혀 (a)(b) 둘 다 세로로 합치는 것으로 최종 확정됨(아래 참고). 배치 방향은 세로로 확정(KCI 논문 컬럼폭 대응) 유지.
정정(Buffer 단계): "duplicate STOP-frame suppression"(중복 제거)는 틀린 개념이었음 — 실제로는 정반대인 "STOP-frame injection"(합성 주입). 근거(scripts/gradio_data_collector.pystop_rec()): 에피소드 종료 시 마지막 프레임을 stop_inject_n번 복제해 action=[0,0,0](STOP)과 함께 buffer에 추가로 append함(중복 제거가 아니라 반복 추가).
납득 가능한 이유(짧은 절 표현): "조이스틱 조작만으로는 STOP 액션이 자연 발생하지 않아, 도착 시 정지를 학습시키기 위해 합성 주입" — CLAUDE.md에도 이미 기록된 사실("STOP: 데이터 없음 — 에피소드 끝 프레임에 합성")과 일치.
기타 보완: ①latest_bgr() 함수명 삭제(구현 디테일, 불필요) ②Joystick Connector·Robot Connector 오타("Joystic"→"Joystick") ③"dulicate"→(위 정정으로 문구 자체가 대체됨) ④"fixedspeed"→"fixed speed"(띄어쓰기) ⑤"action(lx,ly,az)"→"actions(lx,ly,az)"(복수형, H5 필드명과 일치) ⑥"10hz"/"10Hz" 대소문자 통일("Hz") ⑦Robot Connector 분기 라벨 확정 — "도착①/②"(사실만 서술) 대신 "① (Actuation) → Drive Call", "② (Sensing) → Sensor Input: Camera"로 역할 기반 라벨 사용(로봇이 구동+카메라탑재 이중 역할임을 라벨만으로 설명). "Target"은 이미 바스켓에 쓰고 있어 화살표 라벨에 재사용하지 않음.
캡션(영어, 확정): "Figure 3. (a) Experimental Setup — joystick teleoperation, robot, and target object. (b) Data Collection Pipeline." — "Physical Setup"보다 "Experimental Setup"이 로봇 텔레오퍼레이션 논문에서 더 일반적으로 쓰이는 표현임을 WebSearch로 확인 후 채택.
정정(타겟 커넥터 삭제): Target(사진)→"Sensor Input: Camera"(플로우차트) 화살표는 논리적으로 성립하지 않음 — 플로우차트에 "타겟(목표물)"을 처리하는 노드 자체가 없고, "Sensor Input: Camera"는 카메라라는 장치를 가리키는 것이지 카메라가 보는 대상을 가리키는 게 아님. Target의 역할은 사진(a) 안의 "Robot┄Camera FOV┄▶Target" 점선 화살표로 이미 다 설명되므로, 플로우차트로 내려가는 별도 커넥터 불필요. 대신 Robot 커넥터가 "구동(Drive Call)"과 "카메라 탑재(Sensor Input: Camera)" 2곳으로 갈라지는 것으로 정정 — 로봇 하나가 구동과 카메라 탑재를 모두 담당하기 때문. 최종 커넥터는 2개(Joystick→Input Device, Robot→Drive Call+Sensor Input)만 사용.
raw axis 실측 근거:scripts/gradio_data_collector.py — pygame.joystick.get_axis() 반환값(-1.0~+1.0 float)을 lx=-left_y, ly=-left_x, az=right_x로 부호 반전 매핑 후 _axis_to_key()로 8방향 이산 클래스 판정.
연결 커넥터 3개 의미: ①사진의 Robot 박스 → 플로우차트의 "Drive Call/Real-time Actuation"(로봇이 실제로 구동 단계를 수행) ②사진의 JoyStick 박스 → "Input Device: Joystick"(파이프라인 시작점) ③사진의 Target+Camera FOV(점선) → "Sensor Input: Camera"(카메라가 보는 대상 = 센서 입력 브랜치). 사진은 중간이 아니라 위(a)에, 플로우차트는 아래(b)에 — 중간에 넣으면 플로우차트의 연속된 화살표 체인이 시각적으로 끊김.
→ 수정사항: (다이어그램은 minum 직접 재작업, 위 구조·영어 라벨·캡션 그대로 사용 — Figma 최종본에 반영 완료)
exp73_owl_stage1v3_v6_mlp.pt (0.866M, epoch 225, val acc 74.04%)
Table 3. Action class distribution (컨펌전 — 0811.docx 삽입 대기)
위치: §4 Dataset (8/11 신규 요청)
class
이름
프레임
비율
0
STOP
1,452
8.75%
1
FORWARD
7,641
46.03%
2
LEFT
716
4.31%
3
RIGHT
858
5.17%
4
FWD+L
2,532
15.25%
5
FWD+R
3,117
18.78%
6
ROT_L
136
0.82%
7
ROT_R
147
0.89%
bbox_dataset_v6_owl.json 16,599프레임 전체 gt_class 실측 집계. 기존 §5.2 class weight 문단의 "FORWARD 72.61%"는
0805 초안 표(약우 방향의 프레임/에피소드=72.6)가 잘못 섞여든 오류였음 — 46.03%로 정정.
Table 4. Training status of pipeline components (컨펌전)
위치: §5.1 모듈 별 학습
모듈
상태
이유
OWL-v2
frozen
텍스트 프롬프트로만 사용
Kosmos-2 vision_model
frozen
피처 추출기로만 사용
image_proj
Stage 1 학습 후 동결
Stage 1에서 방향 텍스트 앵커 대조학습으로 직접 학습(stage1_v3_5cls_owl_projs.pt), Stage 2 진입 시 그 가중치를 불러와 동결
text_proj
Stage 1에서만 학습, 배포엔 미사용
5개 방향 문장을 256차원으로 투영하는 레이어로 image_proj와 같은 optimizer로 함께 학습됨(train_stage1_v3_5cls_owl.py). 단 Stage 2/배포 시 로드하는 FrozenCLIPV2는 체크포인트에서 image_proj 키만 불러오므로 실사용은 image_proj뿐
MLP 액션 헤드
학습
전체 파이프라인에서 유일하게 학습되는 0.866M
언어 디코더(text_model)
배포 시 미사용 / Stage 1 학습 시 호출됨
런타임(추론) 서버 코드엔 text_model 호출이 전혀 없어 배포 시 호출 0회는 맞음. 다만 Stage 1 학습 중엔 5개 앵커 문장을 text_model.forward(output_hidden_states=True)로 인코딩해 anchor 임베딩을 만드는 데 사용됨(generate() 아님, 자기회귀 디코딩 없음) — 학습 끝나면 이 임베딩이 고정값으로 저장되고 배포 시엔 다시 호출되지 않음
(08.11 재점검) "학습 대상: MLP 헤드 0.866M만"이라는 초기 서술처럼, image_proj뿐 아니라 text_proj까지 Stage 1에서 같이 학습된다는 사실이 지금까지 트래커/캡션에 빠져 있었음 — 사용자 확인 요청으로 코드(train_stage1_v3_5cls_owl.py line 218-219, 233, 276-287, 346-347) 직접 대조 후 이번에 표에 반영.
(08.11 추가 재점검) "언어 디코더 미사용, 호출 0회"는 배포 시점 기준으로만 정확함 — Stage 1 학습 중 Kosmos-2 text_model이 앵커 문장 인코딩에 실제로 호출되므로, 표/본문에 "배포 시 미사용(런타임 호출 0회) — 단 Stage 1 학습 시 앵커 임베딩 생성에 forward 인코딩으로 1회성 사용, generate() 아님"이라고 조건을 명시해야 함. 서빙 코드(stage2_v2_inference_server.py 등)엔 text_model 참조 자체가 없어 배포 시 미사용은 코드로 확인됨.
minum이 Figma로 완성한 최종본(docs/01.paper/figure/figure 4_Stage 1,Stage 2 Training.jpg). G+V/V/V 스킵 패턴 삭제, Stage1 프레임단위/Stage2 윈도우 구분, image_proj+text_proj 병렬 브랜치, GT Index→CE Loss 직결, Cosine/Softmax/CE Loss 3박스, Sliding Window(stride=1)/Feature Concatenation/Flatten/MLP Classifier/8 Class Logit/Softmax/Class-weighted CE Loss까지 이 브리핑에서 정리한 내용 전부 반영 확인.
✅ 지적한 오타 1건("Slliding"→"Sliding Window") 2026-08-16 수정 확인.
남은 사소한 것: Sliding Window(stride =1)의 = 앞 공백 — stride=1로 붙이는 게 자연스러움.
→ 설계 논의 이력 — 위 최종본 이미지에 전부 반영됨 (참고용, 접힘)
(08.11) "방향 대조 학습이라는 것을 다른 사람이 보고 이해 할수 있도록 쉽게 풀어써줘야 함." / "그래프가 이해가 가지 않음." / 사용자 메모: "Stage1, Stage2로 들어가는 거 4개만 넣긴 / 0번째 루프하고 1번째 그라운딩으로 들어가는거 / G+V V V G+V / 위에 6개만 남기고 일자로 남기는거 6개"
→ 수정사항 (1차): "방향 텍스트 앵커 대조학습" 문구를 비전공자도 이해할 수 있게 쉬운 말로 풀어 쓴다(예: "카메라가 본 위치가 5단계 방향 중 어디에 가장 가까운지 맞히는 학습"). Stage1/Stage2 박스는 4단계로 유지.
→ 수정사항 (2차, 초안 이미지 검토 후 추가 — 중요):
minum이 만든 재구성 초안(Figure-4-Restructured-selection.png)을 검토한 결과 아래 2가지를 바로잡아야 함:
"G+V / V / V / G+V / V / V" 그라운딩 스킵 패턴은 학습에 없음 — grounding_skip_n=3은 Jetson 실기 서빙(런타임) 전용 캐싱 최적화(stage2_v2_inference_server.py 등 서빙 코드에만 존재)이고, 학습에 쓰는 bbox_dataset_v6_owl.json은 모든 프레임에 대해 OWL-v2로 bbox를 미리 계산해둔 dense annotation이라 학습 6프레임은 전부 "G+V"임. 이 스킵 패턴은 Figure 8(추론 파이프라인)로 옮겨야 함.
6-프레임 윈도우는 Stage2 전용, Stage1은 프레임 1장씩 독립 입력 — train_stage1_v3_5cls_owl.py에 윈도우 코드가 전혀 없고 프레임을 하나씩 순회하며 학습함(어느 인덱스든 무관). 6-프레임 윈도우는 train_exp73_stage1v3_heads.py의 build_windows(window=6)에만 있음. 타임라인을 Stage2 컬럼 위로만 옮기고, Stage1 컬럼 위에는 "이미지 1장 →" 아이콘만 작게 배치.
추가로 ③파라미터 수 라벨(image_proj 0.262M, MLP 헤드 0.866M) 복원 ④image_proj 박스의 5장 사진을 대표 1~2장+Table 6 참조로 축소 ⑤박스 사이 화살표에 차원 변화(1024→256, 4+256=260, 260×6=1560) 라벨 추가 ⑥image_proj 학습 박스에 text_proj co-training 표기 추가 — 실제로 5개 방향 문장을 256차원으로 투영하는 text_proj도 같은 optimizer로 image_proj와 함께 학습됨(코드 확인: train_stage1_v3_5cls_owl.py line 218-219/233/276-287/346-347). 배포 시엔 image_proj+고정 anchor 임베딩만 쓰이므로(FrozenCLIPV2가 체크포인트의 image_proj 키만 로드) 다이어그램을 복잡하게 만들 필요는 없고, 박스 제목을 "image_proj + text_proj 학습"으로, 설명에 "(5문장 임베딩 투영도 함께 학습, 배포시엔 image_proj만 사용)" 한 줄 추가로 충분. (다이어그램은 minum 직접 재작업, 편집 프롬프트는 브리핑 대화 로그 참고)
층(layer) 단위 정확한 데이터 흐름 (다이어그램 제작 시 그대로 사용):
주의: "bbox 4ch + 1024차원 비전 특징"이 합쳐지는 지점은 없음. Stage1은 순수 1024→256(vision만, bbox 없음), Stage2는 4(bbox)+256(image_proj 통과 후 값)=260을 합침.
[데이터 소스] bbox_dataset_v6_owl.json 프레임 필드
label: 5-class 방향 문자열(Stage1 GT) · gt_class: 8-class 액션 인덱스(Stage2 GT)
cx_det,cy_det,area_det,has_bbox: OWL-v2 bbox 4채널(전 프레임 dense)
에피소드 direction: Stage1 train/val stratify 기준용, 모델 입력 아님
[Stage 1 — 프레임 1장, 독립]
1층 프레임 1장 로드(h5 raw, BGR→RGB)
2층 Kosmos-2 vision_model(frozen) → 1024차원(patch 평균 pooling)
3층 [2-브랜치 병렬 — 학습 대상 2개가 동시에 여기 있음]
3층-A 이미지 브랜치(이 프레임 1개 전용)
입력: 2층에서 나온 이 프레임의 vision feature 1024d
→ image_proj(Linear 1024→256, 학습) → L2정규화
→ img_feat (256d, 이 프레임 1장만의 벡터)
3층-B 텍스트 브랜치(5문장 동시 병렬 — 프레임과 무관하게 항상 고정 5개)
입력: 앵커 5문장 전체(강좌/약좌/중앙/약우/강우), 예)
strong_left = "The gray basket is strongly on the left side of the image"
각 문장 → Kosmos-2 text_model(frozen, forward만·generate() 아님) → 2048d
→ text_proj(Linear 2048→256, 학습) → L2정규화
→ anchor_proj (5,256) = 5문장 임베딩을 쌓은 행렬(이 프레임과 무관, 매 배치 재계산)
정답 인덱스(GT index): 이 프레임의 label 필드(예:"strong_left")는 3층에서 아무 것도 계산하지 않음.
3층-B가 만든 5개 앵커 중 "몇 번째가 이 프레임의 정답인가"를 가리키는 인덱스로만
4층에서 쓰임 — 즉 GT는 새로 인코딩되는 게 아니라 이미 3층-B에 있는 5개 중 하나를 가리킴
(다이어그램에서 "GT Text"라고 쓰면 안 됨 — 텍스트 브랜치엔 아무것도 입력으로 안 들어감,
5개 문장은 프레임과 무관하게 항상 고정으로 처리됨. "정답 인덱스/GT index/GT label"로 표기)
주의: 이 label(프레임 단위 정답)과 에피소드 단위 direction 필드는 다름 — direction은
train/val stratify 기준으로만 쓰이고(위 데이터 소스 참고), loss의 정답은 항상 label 필드.
"episode direction: Strong Left" 식으로 다이어그램에 쓰면 혼동을 줄 수 있어
"frame N / label(GT class): strong_left"로 표기 권장
4층 [비교 단계 — 구조도엔 3박스로 축약, 본문은 CLIP(Radford et al., 2021) 기반·τ 고정 명시]
박스1 "Cosine 유사도": s_j = f^⊤e_j, j=1..5 (둘 다 L2정규화 → 내적=코사인유사도) — 식(1)
박스2 "Temperature-scaled Softmax (τ=0.07)": p_j = softmax(s_j/τ) = exp(z_j)/Σₖexp(z_k)
→ z_j=s_j/τ(식 2)와 softmax(식 3)를 한 박스로 합침, argmax(p_j)=모델 예측
박스3 "CE Loss": L = -w_y·log(p_y), y=정답 인덱스(GT index), w_y=class weight — 식(4)
→ image_proj·text_proj만 backprop (vision_model·text_model frozen이라 gradient 안 흐름)
[Stage 1 → Stage 2 Bridge: Vision Feature Caching (offline, per-episode)]
근거: train_exp73_stage1v3_heads.py의 FrozenCLIPV2 클래스 + build_v6_cache() 함수
일반 명칭: Stage1/Stage2와 같은 스타일로 4단계 — Frozen Module Reload → Batched Re-encoding
→ Annotation Reuse (no recompute) → Vision Feature Cache 저장
1. Frozen Module Reload — Kosmos-2 vision_model을 VLM_PATH에서 새로 로드(frozen)
+ nn.Linear(1024,256)을 새로 생성한 뒤 Stage1 체크포인트(stage1_v3_5cls_owl_projs.pt)의
"image_proj" state_dict만 불러와 덮어씀 (학습된 가중치는 재사용하되, 살아있던 학습
객체가 아니라 새 인스턴스에 가중치만 복제 — text_proj는 여기서도 로드 안 됨)
2. Batched Re-encoding (에피소드 단위 루프, 전체 225개 에피소드) —
h5 프레임 로드(BGR→RGB) → 32장씩 배치로 vision_model(frozen) 통과
→ last_hidden_state.mean(1)(patch 평균 pooling, 1024d) → image_proj(동결) → 256d
→ F.normalize(dim=-1) L2정규화 → vis (에피소드 내 프레임 수 × 256d)
3. Annotation Reuse (no recompute) — bbox 4ch(cx_det,cy_det,area_det,has_bbox)과
gts(8-class 액션 라벨)는 재계산하지 않고 원본 주석 파일(bbox_dataset_v6_owl.json)에서
그대로 읽어와 보관(vis만 새로 계산, bbox/gts는 재사용) — 부가로 h5의 raw 액션(lx,ly,az)도
acts로 함께 저장되나, 별도 실험용 연속회귀 헤드(contreg/flow)용이고 배포된 8-class
MLP 헤드는 쓰지 않음
4. Vision Feature Cache 저장 — 에피소드마다 {stem, path_type, bboxes, vis, gts, acts}
딕셔너리로 묶어 리스트에 추가 → 전체 에피소드 순회 끝나면 한 번에 저장:
exp73_v6_vis_cache_stage1v3.pt
(이름은 "Vision Feature"를 대표로 붙였지만 bbox/gts/acts도 함께 번들됨 — 새로
계산되는 건 vis뿐, 나머지는 재사용이라는 점은 캡션에 명시 필요)
[Stage 2 — Sliding Window Classification (일반 용어로 재정리)]
1층 Cache Loading — 캐시 로드 (에피소드별 bboxes/vis/gts/acts)
2층 Sliding Windowing (stride=1) — 시점 t 기준 과거~현재 6개 인덱스 선택
idx = max(0, t-(window-1-k)), k=0..5 (경계는 첫 프레임 반복)
3층 Feature Concatenation — 각 프레임: bbox[idx]×bbox_scale(3.0) ⊕ vis[idx] = 260d
6개 프레임 Flatten → X_t (1560d)
4층 MLP Classifier: 1560→512→128→8 (ReLU+Dropout) → 8-class Logits
(logits는 정규화 안 된 8개 실수 — (x,y,z) 아님. 클래스 정의는 Table 1 LUT 참고,
x,y,z 변환은 학습 단계가 아니라 배포/추론 시점에 수행)
5층 Softmax: p_j = exp(z_j)/Σexp(z_k), j=1..8 — logits를 8-class 확률분포로 변환
(Stage1의 Temperature-scaled Softmax와 동일 패턴, 단 온도 스케일링 없음)
6층 Class-weighted CE Loss: L = -w_{y_t} log p_{y_t}, y_t = gts[t]
→ MLP 헤드만 backprop(나머지 전부 frozen)
※ 학습 루프에서 실제 거치는 건 여기까지 — argmax·LUT·(x,y,z) 변환은 학습에 없음
(F.cross_entropy(logits,y,weight) 한 호출이 5층+6층을 내부적으로 융합 처리하지만,
수학적으로는 이 두 단계로 분해됨 — Stage1의 CrossEntropyLoss와 동일한 구조)
▸ 한 윈도우 샘플을 간단히 쓰면: { X_t, y_t }
X_t = 1560d (=6프레임의 bbox×3.0⊕vis를 이어붙임), y_t = gts[t]
▸ 실제 캐시 값으로 t=5 예시(exp73_v6_vis_cache_stage1v3.pt, 1번째 에피소드):
idx = [0,1,2,3,4,5] (경계 반복 없는 깨끗한 예)
frame0 bbox=(0.7199,0.6075,0.0274,1.0) → ×3.0 = (2.1598,1.8226,0.0822,3.0)
(has_bbox도 다른 3채널과 동일하게 ×3.0 적용됨 → 1.0이 3.0으로 바뀜, area만 아니라 4채널 전체)
frame3 bbox=(0.6476,0.6090,0.0279,1.0) → ×3.0 = (1.9428,1.8270,0.0836,3.0)
vis[0][:4] = [0.0826, 0.0270, -0.0017, -0.0624, ...] (256d, L2norm=1.0)
X_5 = [프레임0(260d), 프레임1(260d), ..., 프레임5(260d)] = 1560d
y_5 = gts[5] = 3 (=RIGHT)
위 층 구조를 머메이드 다이어그램으로:
※ 위 다이어그램의 "GT index" 박스 — 텍스트 브랜치 입력이 아니라 loss 계산 시 정답 위치만 가리키는 값(label 필드). "GT Text"라고 부르면 안 됨(텍스트 브랜치엔 아무것도 새로 입력되지 않음, 5문장은 항상 고정으로 처리됨).
4층(비교 단계) — 논문용 수식 표현:
CLIP 인용 + 논문 본문 문장 (권장):
"CLIP(Radford et al., 2021)의 zero-shot 분류 방식과 동일하게, 이미지 임베딩과 각 클래스의 텍스트(앵커) 임베딩 간 코사인 유사도를 고정된 온도 파라미터(τ=0.07)로 스케일링한 뒤 softmax로 정규화하여 분류한다. 단, CLIP과 달리 본 연구에서는 τ를 학습하지 않고 고정값으로 사용한다." — CLIP은 τ를 logit_scale=log(1/τ) 형태의 학습 가능한 파라미터로 두지만, 본 연구는 학습 시작 전에 고정한 하이퍼파라미터라는 차이를 반드시 명시.
구조도(Figure 4) 축약 방식 — 4박스를 3박스로 축약, "CLIP-style" 수식어는 그림 라벨에서 제외:
minum이 손으로 그리는 정식 Figure 4의 4층은 3개 박스로 그리면 충분:
"Cosine 유사도" 박스 — 안에 식 그대로: s_j = f⊤e_j (j=1..5)
"Temperature-scaled Softmax (τ=0.07)" 박스 — 온도 스케일링+softmax를 한 박스로 합쳐서: p_j = softmax(s_j/τ)
"CE Loss" 박스 — L = -w_y·log(p_y)
"CLIP-style"이라는 수식어는 그림 라벨에는 넣지 않는다 — CLIP 논문을 있는 그대로 인용한 게 아니라(τ 고정 vs 학습 차이) 유사 메커니즘만 차용한 것이라, 그림에 박아두면 과잉 주장이 될 수 있음. "CLIP(Radford et al., 2021) 기반, 단 τ 고정"이라는 문구는 본문 캡션/문장에만 남기고, 그림 라벨은 기능 이름(Cosine/Softmax/CE Loss)만 쓰는 역할 분담 권장. (위 머메이드 다이어그램의 L4 서브그래프가 이 3박스 축약의 예시)
Table 5. Stage 2 행동 헤드 학습 파라미터 (컨펌전 — 0811.docx 삽입 대기)
위치: §5.3 Hyperparameters
파라미터
값
의미
threshold
0.25(기본) / 0.20(운영)
OWL-v2 그라운딩 검출 신뢰도 임계값
window
6 프레임
입력으로 사용하는 연속 프레임 수
bbox_scale
3.0
bbox 좌표 정규화 스케일
num_classes
8
8-class 방향 로짓
optimizer
AdamW, lr=5e-4
가중치 감쇠 포함 Adam 변형
epochs
300
학습 반복 수
scheduler
CosineAnnealingLR
코사인 스케줄로 lr 감쇠
class weight
1/빈도 정규화
FORWARD 46.03% 편중 보정
(08.11) "Threshold 값이 테이블에 들어가야 되고, 밑의 threshold 설명에 대한 정리" / "Bbox_scale 에 대한 설명을 여기서 함." / "Class weight 에 대한 설명" / 사용자 메모: "4.dataset에 액션 테이블 설명 추가하기 / class weight 보완(Forward~했다) / bbox_scale 설명 / 하이퍼파라미터 표로 만들어놨으니까 빼도 좋을듯"
OWL threshold=0.2는 그라운딩 인코더의 고정 하이퍼파라미터로 설정하였다.
로봇 상에서 런타임으로 추론시에 threshold는 OWLv2에서 텍스트를 넣었을 때에 검출해 내는 문턱값으로 텍스트에 대한 이미지의 오탐율과 정탐율을 말하는 것이다. OWL-v2 검출 임계값(threshold)은 ROC 실측 최적치인 0.25(오탐율 0%, 정탐율 94.9%)를 기준으로 설정하였다. 그리고 엣지 하드웨어(Jetson Orin) 운영 환경에서는 실시간 정밀도 보정을 위해 0.20으로 완화 적용하였다. 이 값은 서버 재시작 후에도 유지되도록 런타임 상태 파일에 저장되며, 실기 주행을 통해 최종 확정되었다.
후 (한 문단으로 통합, 표 참조로 축약):
OWL-v2 검출 문턱값(threshold)은 텍스트 쿼리에 대한 이미지의 검출 신뢰도 기준이다. ROC 실측 최적치인 0.25(오탐율 0%, 정탐율 94.9%)를 기준값으로 하며, 엣지 하드웨어(Jetson Orin) 운영 환경에서는 실시간 정밀도 보정을 위해 0.20으로 완화 적용한다(Table 5). 이 값은 서버 재시작 후에도 유지되도록 런타임 상태 파일에 저장되며, 실기 주행을 통해 최종 확정되었다.
FORWARD 행동 클래스(전체의 72.61%)로의 데이터 편향 및 조향 행동 비율 차이를 보정하기 위해, 클래스별 발생 빈도의 역수(1/freq)를 계산하고 합이 8이 되도록 정규화한 손실 가중치(Class Weight)를 Cross-Entropy 손실함수에 적용한다.
후 (72.61%는 0805 초안의 "약우 프레임/에피소드 평균(72.6)"에서 잘못 섞여온 값 — 실측 재계산으로 정정 + 쉬운 설명 추가 + 실제 가중치 값 명시):
학습 데이터에서 FORWARD 행동이 전체의 46.03%를 차지할 만큼 다른 클래스보다 훨씬 많이 등장한다. 이 상태로 그냥 학습하면, 모델이 애매한 상황마다 "일단 FORWARD"라고만 찍어도 정확도가 쉽게 46% 근처까지 올라가 버려서, 드물게 등장하는 회전 동작(ROT_L·ROT_R 등)을 제대로 배우지 않고도 학습이 끝나버릴 위험이 있다. 이를 막기 위해 클래스별 발생 빈도의 역수(1/freq)를 계산하고 전체 가중치의 합이 클래스 수(8)가 되도록 정규화한 손실 가중치(Class Weight)를 Cross-Entropy 손실함수에 적용한다 — 즉 자주 나오는 클래스(FORWARD)를 틀리면 페널티를 작게, 드물게 나오는 클래스(ROT_L·ROT_R)를 틀리면 페널티를 크게 주어 학습이 소수 클래스를 무시하지 못하게 한다.
실제 계산된 가중치 값 (bbox_dataset_v6_owl.json 16,599프레임 실측 기준):
클래스
프레임 비율
Class Weight
STOP
8.75%
0.302
FORWARD
46.03%
0.057 (가장 작음)
LEFT
4.31%
0.612
RIGHT
5.17%
0.511
FWD+L
15.25%
0.173
FWD+R
18.78%
0.141
ROT_L
0.82%
3.223 (가장 큼)
ROT_R
0.89%
2.981
ROT_L의 가중치(3.223)가 FORWARD(0.057)의 약 57배 — 가장 드문 클래스를 틀렸을 때 그만큼 더 강하게 페널티를 준다는 뜻. 8개 가중치의 합은 정확히 8.0(클래스 수)이 되도록 정규화됨.
bbox_scale 보충 설명 (쉬운 설명 + 실측 수치 + 오해 방지 — 보완판):
로봇이 목표에 가까워질수록 카메라에 보이는 목표 물체의 면적(area)이 커지는데, 이 값은 원래 0~1 사이로 정규화돼 있어서 실측으로 봐도 가장 멀 때 약 0.02, 가장 가까울 때 약 0.56(약 28.7배 차이) 수준으로 절대 크기 자체가 매우 작다. 반면 함께 입력되는 image_proj의 256차원 비전 특징은 L2 정규화가 되어 있어 크기(스케일)가 항상 일정하다. 이 상태로 그냥 합치면 area 값이 너무 작아서 모델이 "지금 목표에 가까운지 먼지"를 나타내는 이 신호를 거의 무시해버릴 위험이 있다. 그래서 area 값에 3.0을 곱해(bbox_scale=3.0) 존재감을 키워, 비전 특징과 비슷한 스케일에서 함께 학습되도록 만든다.
오해 방지: bbox_scale은 카메라 화면에 그려지는 실제 검출 박스의 픽셀 크기와는 무관하다. OWL-v2가 내놓는 bbox 4채널(cx, cy, area, has_bbox) 숫자 값 자체에만 배수를 곱하는 입력 특징 스케일링이며, 카메라가 보는 이미지나 화면상 박스 표시는 전혀 바뀌지 않는다.
근거: 실제 배포 파이프라인(exp73, OWL-v2 그라운더, MLP 헤드, stride=1)과 동일한 캐시·분할(exp73_v6_vis_cache_stage1v3.pt, bbox_dataset_v6_owl.json, split seed=42)로 bbox_scale=1.0/2.0/3.0을 3-seed 재검증. val acc 73.8%±0.2%p / 74.2%±0.2%p / 73.8%±0.2%p로 오차범위 내 사실상 동일 — 옛 exp71(PG2 그라운더+Transformer 헤드, 72%→85% 상승 보고)에서 관찰된 큰 효과는 현재 OWL-v2 기반 파이프라인에서는 재현되지 않음. 3.0에서의 값이 배포 체크포인트 저장값(74.13%)과 가장 가까워 그대로 사용 중이나, 성능 차이가 미미해 §5.3에서 bbox_scale 행 자체를 뺄지 계속 고민 중.
Table 6. 5경로 텍스트 대조학습 텍스트 문장 (최종본 — 이미 삽입됨, 신규 확인)
위치: §5.4 image_proj training (0811.docx 원문엔 "Table 8"로 표기 — 재번호 필요)
경로
프레임
학습용 문장
Class Weight(학습시)
강좌(strong_left)
3611
"The gray basket is strongly on the left side of the image"
0.91
약좌(weak_left)
3299
"The gray basket is slightly on the left side of the image"
1.00
중앙(center)
2819
"The gray basket is in the center of the image"
1.17
약우(weak_right)
3268
"The gray basket is slightly on the right side of the image"
1.01
강우(strong_right)
3602
"The gray basket is strongly on the right side of the image"
0.91
검산: 프레임 합계 3611+3299+2819+3268+3602=16,599 — Table 2 총 프레임 수와 일치 확인. 이번 점검에서 처음 트래커에 반영된 항목(내용 자체는 이미 0811.docx에 정확히 채워져 있음, 추가 작업 불필요, 번호만 8→6으로 정정 필요).
Figure 5. image_proj 학습 곡선 (최종본)
위치: §5.4 image_proj training (구 VII 부록 삭제 → 본문으로 이동)
5-class(강좌/약좌/중앙/약우/강우), 225ep, 30 epoch 수렴 곡선. 최종 val_acc 94.09%. "재학습"→"학습" 표기 정정 완료된 최신판. 부록(VII) 섹션이 삭제되면서 §5.2/§5.3 직후 본문 안으로 위치가 당겨짐 — 번호도 8→5로 정정 필요.
Figure 6. Action Head(MLP) 학습 곡선 (최종본, 신규)
위치: §5.4 직후 (Figure 5 image_proj 곡선과 대구를 이루는 위치)
"Figure 5(image_proj)엔 training/validation 곡선이 있는데 Action Head(MLP) 쪽엔 없다" — 대화 중 지적으로 발견된 누락 항목.
→ 반영: 배포 체크포인트와 동일 조건(exp73_v6_vis_cache_stage1v3.pt, seed=0, window=6, bbox_scale=3.0, AdamW 5e-4, 300 epoch, class-weighted CE)으로 재학습하며 5 epoch마다 train/val accuracy·loss를 기록. best_val_acc 74.04%로 배포 체크포인트(74.1%)와 거의 일치 — 재현 확인됨.
정직하게 밝혀야 할 점(과적합): Train accuracy는 300 epoch 내내 계속 올라 92%까지 가지만, Validation accuracy는 epoch ~25 근처부터 71~74% 구간에서 더 못 오르고 정체된다. Validation loss는 epoch ~20 이후로는 계속 상승(전형적 과적합 곡선). 다만 학습 코드가 25 epoch마다 val_acc를 측정해 가장 좋았던 시점의 가중치(best_state)만 저장하므로, 실제 배포된 체크포인트는 300 epoch 끝까지 과적합된 가중치가 아니라 best 지점(이번 재현에서는 epoch 225, val_acc 74.0%)의 가중치다. Val acc가 epoch~25 이후 노이즈 수준(71~74%)에서 오르내리다 우연히 225에서 최고점을 찍은 것이라, "225 epoch까지 의미있게 개선됐다"기보다는 "초반 정체 이후 노이즈 범위 안에서 최고점을 저장했다"는 게 정확한 해석.
근거: 재학습 스크립트로 exp73_v6_vis_cache_stage1v3.pt 기반 실측(bbox_dataset_v6_owl.json 주석 재적용, split seed=42 동일) — 배포 체크포인트와 별개의 재현 실행이므로 그래프의 정확한 수치는 seed 재현성 범위 내에서 약간 다를 수 있음(74.04% vs 74.1%).
Figure 7. 배포 헤드 val 혼동행렬 (컨펌전 — 0811.docx 삽입 대기)
위치: §5.5 val 혼동행렬 (구 VII 부록 삭제 → 본문으로 이동, Figure 5 바로 다음)
(08.11) "왜 결과값이 낮은지 설명이 필요함. 공격 받을 수 있음."
8/11 확정 문단 (그대로 본문에 반영) — 위 지적사항에 대한 방어 문단:
배포 헤드를 학습 때와 동일한 stride=1 채점 방식으로 평가한 결과 val 정확도는 74.1%(n=2431)로, 체크포인트에 저장된 값(74.13%)과 일치한다. 이는 8-class 중 최다 빈도 클래스(FORWARD, 46.03%)만 예측해도 얻을 수 있는 정확도보다 유의미하게 높은 수준이다. 표본이 충분한 6개 클래스(STOP·FORWARD·LEFT·RIGHT·FWD+L·FWD+R, 2,403개, 전체의 98.8%)는 66.7~84.5%로 고르게 분포하며, 특정 클래스가 붕괴된 것이 아니라 전반적으로 균형 잡힌 분류 성능을 보인다. 클래스별로는 ROT_L·ROT_R의 정확도만 특히 낮게 나타나는데, 두 클래스는 2,431개 val 결정 시점 중 각각 6개(0.25%)·22개(0.90%)(합쳐 28개, 1.15%)만을 차지해 표본 자체가 적고, 소수 표본에서는 한두 건의 오분류가 정확도를 크게 흔든다. 다만 이러한 소수 클래스의 낮은 val 정확도는 실기 성능과 직결되지 않는다 — 실기 100건 재검증에서 목표 도달 성공률은 95/100(95.0%)으로 확인되었으며, 이는 val 지표만으로 실제 주행 성능을 판단할 수 없다는 점을 시사한다. 실제로 100건 실기 재검증에서 ROT_L·ROT_R 액션은 전체 1,088개 결정 중 73회(6.71%)로 val 표본 비율(1.15%)보다 훨씬 빈번하게 사용되었음에도, 목표 도달 성공률은 95/100(95.0%)을 유지하였다.
8-class 분류기 논문에서 val 혼동행렬은 리뷰어가 기대하는 표준 아티팩트라 빼면 오히려 "숨기는 것 아닌가" 하는 의심을 살 수 있다. 이미 방어 문단(majority-baseline 비교, 표본 크기 설명, 실기 95/100 성공률, 실기 ROT_L/R 실사용 빈도)이 갖춰져 있고, §7 회전 안전 규칙과도 자연스럽게 연결되는 서사(val에서 약한 소수 클래스를 서빙 레이어가 보완)라 그대로 유지 권장.
기존에 cadence-aligned(stride=5) 채점으로 52.5%가 나왔던 것은
단순히 채점 방식이 학습 방식과 달랐기 때문 — scripts/eval_confusion_matrix_stage1v3_correct.py로
올바른 채점 재실행. "채점 방식 불일치" 캐비엇 문장은 더 이상 필요 없음, 논문엔 74.1%만 쓰면 됨.
부록(VII) 섹션이 삭제되면서 §5.4 image_proj training 직후 본문 안으로 위치가 당겨짐 — 번호도 9→6으로 정정 필요.
§6 Deploy the trained model + Figure 7 (최종본 — Figma 완성본 반영)
위치: §6
학습이 완료된 EdgeGround-VLA(Frozen Backbone + Trainable Modules)를 Jetson Orin NX에 최초 배포한 뒤, 엣지그라운드 대시보드로 체크포인트 상태를 모니터링·교체한다.
minum이 Figma로 완성한 최종본(docs/01.paper/figure/figure 5_Deploy the Model to Jetson.jpg). EdgeGround-VLA(Frozen Backbone+Trainable Modules) → Edge Device(Jetson Orin NX 실물 사진 + EdgeGround Dashboard) → Runtime Process(5블록) → Robot Actuation, Client(Browser)↔Tailscale VPN까지 이 브리핑에서 정리한 구조 전부 반영 확인. Jetson 실물 사진·대시보드 화면 캡처도 포함됨.
→ 설계 논의 이력 — 위 최종본 이미지에 전부 반영됨 (참고용, 접힘)
(08.11) "위의 그림을 에서 전달을 빼고 한쪽 면에 들어가도록 작게 해야함. 과정이 잘 이해가 되지 않음." / 사용자 메모: "전처리과정 AI모델 과정 후처리 과정 — 런타임 코드 안에서 입력→전처리→AI 모델→후처리 아웃풋 / 체크포인트가 엣지그라운드 대쉬보드에서 로드되는걸 해주면 됨, 디플로이 적으면됨 / 금요일에는 컨버트 해서 보내야됨, 적어도 토요일까지는"
→ 수정사항 (대화로 확정된 최종 구조, 직렬→병렬로 재구성):
┌─────────────────────────────────────────────────┐
│ EdgeGround-VLA │
│ ┌───────────────────┐ ┌───────────────────────┐│
│ │ Frozen Backbone │ │ Trainable Modules ││
│ │ OWL-v2 │ │ image_proj ││
│ │ Kosmos-2 vision_model│ │ Action Head ││
│ └───────────────────┘ └───────────────────────┘│
└──────────────────────────┬──────────────────────────┘
▼ (최초 1회 배포, 대시보드 거치지 않음)
┌─────────────────────────────────────────────────┐
│ NVIDIA Jetson Orin NX │ ★실물사진 필요
│ │
│ ┌────────────────────────┐ ┌────────────────────┐│
│ │ 런타임 추론 루프 │◀─┤ 엣지그라운드 ││
│ │ (매 프레임 반복) │ │ 대시보드 ││
│ │ │ │ (체크포인트 상태 표시, ││ ★실제 화면 스크린샷 필요
│ │ 입력→전처리→AI 모델 │ │ reload 제어) ││
│ │ →후처리→출력(x,y,z) │ │ ││
│ └────────────────────────┘ └────────────────────┘│
│ (AI 모델 내부 연산 구조는 Figure 1 참고) │
└─────────────────────────────────────────────────┘
"전달" 박스 삭제. "AI 모델" 대신 EdgeGround-VLA(Frozen Backbone 2개 + Trainable Modules 2개)를 하나의 시작 블록으로 명시 — 최초 배포 시에는 OWL-v2·Kosmos-2도 아직 Jetson에 없다고 전제. "Trainable Head" 대신 Trainable Modules로 명명해 개별 구성요소인 Action Head와 이름 충돌 방지.
직렬→병렬 재구성: 대시보드는 배포 절차의 다음 단계가 아니라, Jetson 위에서 런타임 추론 루프와 동시에(병렬로) 떠 있는 별도 프로세스다(근거: stage2_v2_inference_server.py의 POST /model/load는 이미 실행 중인 서버의 체크포인트를 그 자리에서 hot-reload — 최초 배포 수단이 아니라 실행 중 제어 수단). 그래서 대시보드→Jetson 순서가 아니라, Jetson 내부에서 "런타임 추론 루프"와 "대시보드"를 나란히 병렬로 그리고 대시보드에서 추론 루프로 제어 화살표(reload)를 넣는 구조로 재구성.
실물 요소가 필요한 지점은 ①Jetson Orin NX 실물 사진, ②엣지그라운드 대시보드 화면 스크린샷 2곳. (다이어그램은 minum 직접 재작업 — 위 최종본에 둘 다 포함됨)
Figure 9. 추론 파이프라인 순서도 (최종본 — Figma 완성본 반영)
위치: §7 Runtime Inference Control Logic
minum이 Figma로 완성한 최종본(docs/01.paper/figure/figure 6_inference pipeline.jpg). Vision Input(6프레임) → Step1(Grounding inference, bbox+vision) / Step2(Vision inference만, 캐시 재사용) → Sliding Window → Action Head → 3DOF(lx,ly,az) → CAN bus → MCU Board → Wheel 1/2/3 Control. 크기 축소·글자 확대·Step1/2 각 4프레임 예시로 정리 완료.
→ 설계 논의 이력 — 위 최종본 이미지에 전부 반영됨 (참고용, 접힘)
(08.11) "그림을 수정을 해야 함 - 스캐치 해서 보내줌" / 사용자 메모: "그림이 너무 큼 / 글씨 잘 보이게 해야함 / 사진을 논문 제출할때는 feature extraction 1개만 넣자 / 스탭1,2에 4개정도 넣어보기"
→ 수정사항: 전체 크기를 줄이고 글자 크기를 키워 가독성을 확보. feature extraction 단계는 제출본 지면상 1개 예시만 남기고, grounding_skip_n에 따른 Step1(grounding 수행)/Step2(스킵, 캐시 재사용) 구간을 각 4개 프레임 예시로 보여준다. (다이어그램은 minum 직접 재작업, 스케치 별도 전달)
Figure 10. 실험 환경 – Closed-Loop 주행 트랙 (3-패널) (컨펌전)
위치: IV.1 Goal-Reaching Success Rate
(a) 테이프로 표시한 폐루프 주행 트랙 전체 조감도 (b) 로봇이 목표(바스켓)에 접근하는 측면 장면 (c) 로봇이 목표를 정면으로 포착한 근접 장면. 기존 단일 사진에 (b)(c) 두 장을 추가해 3-패널로 구성.
Table 7. Goal-reaching success rate by target location (최종본)
